Destacar:
Asfixia de modo comum da ferrita MnZn
, Alta permeabilidade Choke de modo comum
, CMCF0R9-16V estrangulamento de modo comum
O modo comum da ferrite alta de MnZn da permeabilidade bloqueia CMCF0R9-16V
O modo comum da ferrite alta de MnZn da permeabilidade bloqueia CMCF0R9-16V
CARACTERÍSTICAS
- >Núcleo feito de ferrite MnZn de alta permeabilidade (Tc > 130°C)
- >Tamanho otimizado para alta densidade de potência versus frequência. atenuação
- >Ampla faixa de temperatura operacional -40 a +125°C
- > Materiais UL94V e RoHS
- >Qualificado AEC-Q200 >Peso: aproximadamente 55 gramas
OPERAÇÃO
>Até 16A (RMS ou DC) por enrolamento
>Perdas totais < 2W @100°C/2x16Adc
> Aumento estimado de temperatura no PCB < 30°C
ESPECIFICAÇÕES ELÉTRICAS
| INDUTÂNCIA a 25ºC |
L1-4 = L2-3 (10kHz/0,3Vca) |
0,86mH TIPO (0,56-1,16mH) |
| RELAÇÃO DE GIRO |
N1-4: N2-3 (10kHz/1Vca) |
1:1 |
| RESISTÊNCIA DC a 25ºC |
DCR1-4 = DCR2-3 |
TIPO 2,8mΩ (3,5mΩ MÁX.) |
| INDUTÂNCIA DE VAZAMENTO |
Llk1-4 = Llk2-3 (100kHz/1Vca) |
5,5 µH TIPO (4-7 µH) |
| FORÇA DIELÉTRICA |
Entre enrolamentos |
1000Vca (50Hz/3mA/1min) |
Forma e Dimensões:

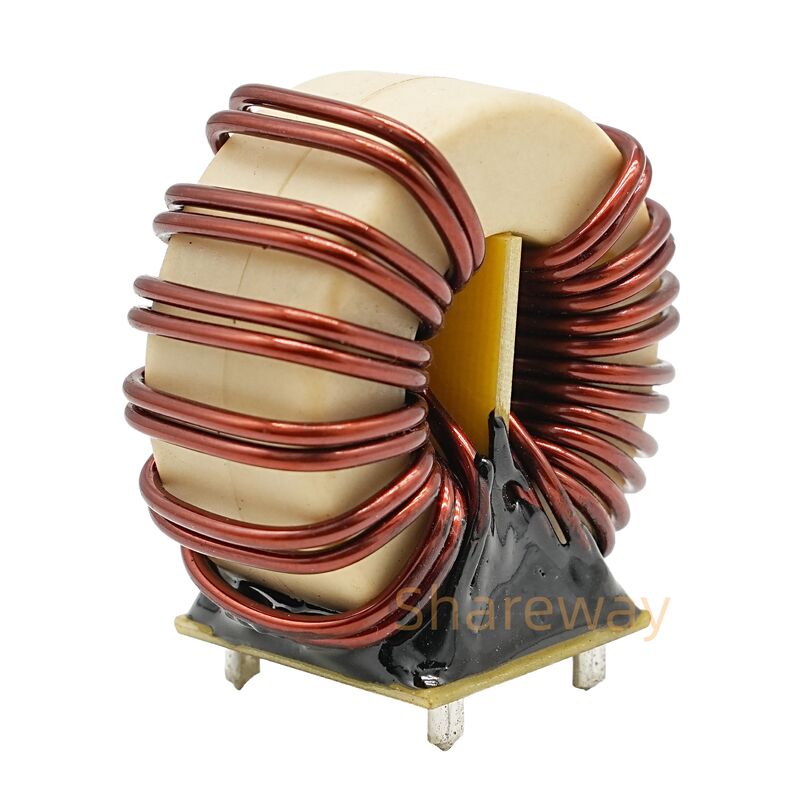

Imagem do produto:
O modo comum da ferrite alta de MnZn da permeabilidade bloqueia CMCF0R9-16V
