Choke de modo comum para conversor DC/DC automotivo
, O acúmulo de acúmulo de acúmulo de acúmulo de acúmulo de acúmulo
, Asfixia de modo comum automóvel com garantia
Bloqueios de modo comum 4CMCN065R0-16H para conversor automotivo HV/LV DC/DC
Bloqueios de modo comum 4CMCN065R0-16H para conversor automotivo HV/LV DC/DC
CARACTERÍSTICAS
- • Topologia: Indutância de modo comum de 4 fases
- • Corrente UNB: 165mA
- • Tensão Máxima: 440 Vpk
- • Temperatura Ambiente: -40ºC a +85ºC
- • Faixa de temperatura dos componentes -40ºC a +130ºC
- • Perdas Estimadas (100ºC)
- • Perdas de cobre (3x16A em linha, 48A em neutro) 10 W
- • Peso: Aprox. 180 gramas
APLICAÇÕES
• Carregadores de bateria automotivos EV/PHV AC/DC integrados
• Conversores CC/CC AT/BT automotivos
ESPECIFICAÇÕES ELÉTRICAS
| INDUTÂNCIA a 25ºC |
L1 - 2 = L3– 4 =L5– 6= L7,8- 9,10 (140 kHz / 1 Vca/0,165A) |
1000 μH MIN |
| RELAÇÃO DE GIRO |
N1 – 2: N3– 4: N5– 6: N7,8– 9,10 |
8:8:8:8 |
| RESISTÊNCIA DC a 25ºC |
DCR1 - 2 =DCR3– 4 = DCR5– 6 |
5,76 mΩ TIPO (6,6 mΩ MÁX.) |
| INDUTÂNCIA DE VAZAMENTO |
Llk1-2 (140kHz/ 1Vac; 3-4, 5-6, 7,8 – 9,10 em curto) |
2,5 µH TIPO (3,5 µH) |
| FORÇA DIELÉTRICA |
Entre enrolamentos |
2500 Vca (50/60 Hz; 3 mA; 2 seg) |
Forma e Dimensões:

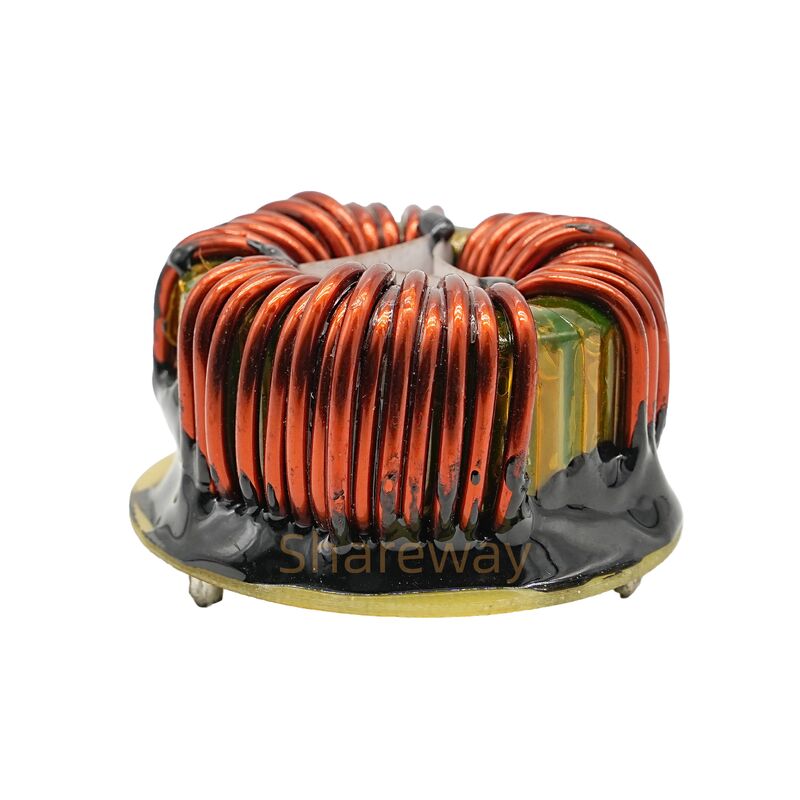

Imagem do produto:
Bloqueios de modo comum 4CMCN065R0-16H para conversor automotivo HV/LV DC/DC
Sobre nós
Share WayTecnologia CO., LTD. é um fabricante especializado de componentes PoE, os produtos incluem transformador PoE, PoE RJ45 Magjack, transformador PoE Lan, filtro PoE Lan e assim por diante.
Fundada em 1998, temos atualmente cerca de 500 funcionários. Com a abundante capacidade produtiva, conseguimos entregar a mercadoria em pouco tempo. Além disso, podemos fornecer uma solução profissional completa para aplicações PoE. Nossos produtos são amplamente utilizados em equipamentos de rede e comunicação, como HUB, placas de PC, Switch, Route, placa-mãe de PC, modems SDH, PDH e xDSL.
História da Empresa
1997 ShareWay Technology CO., LTD. foi fundada em Shenzhen, Guangdong, China. Comece a vender o
transformadores LAN discretos, transformadores de linha T1/E1 e xDSL.
1999 Estabelecida base de produção em Shenzhen, começa a produzir os transformadores PoE, T1/E1
e transformador de linha xDSL.
2000 Obteve a certificação ISO9000.
2000 Desenvolve o conector PoE RJ45 que acompanha transformadores LAN.
2002 Desenvolve conector SMT e Vertical PoE RJ45 com magnético.
2008 Desenvolver indutores de potência SMT/DIP e bobinas
Contate-nos agora para ter uma solução para seu projeto e novo design, estamos sempre prontos para compartilhar com você nosso Caminho de sucesso.
COMO ENCOMENDAR
1. Por favor, envie-me sua folha de dados ou número da peça que você precisa.
2. Ofereceremos a cotação de substituição para sua referência
3. As amostras grátis estão disponíveis para sua aprovação.
4. Após o teste de amostra, entraremos no pedido em massa.
5. A Fatura Proforma será enviada para sua confirmação
6. Depois que as mercadorias forem concluídas, enviaremos as mercadorias para você e informaremos o número de rastreamento.
7. Rastrearemos suas mercadorias até que você as receba.
Observações:
1. Pedidos de amostra estão disponíveis.
2. O preço é negociável para encomendas de grandes quantidades.
3. Pedidos personalizados (pedidos OEM/ODM) estão disponíveis.
4. Consulte-nos para conhecer a lista de sabores disponíveis. Certificações Internacionais:
1.ISO9001:2008
2. UL
3. Alcance
4. RoHS
Nosso serviço:
1. 100% testado antes do envio
2. Tenha alternativas para Halo, Pluse, We-online, Chilisin e Coilcraft......Mesma qualidade, mas melhor preço
3. Amostras grátis disponíveis
4. Fornece novo design para o cliente
