Detalhes do produto
Lugar de origem: Guangdong China
Marca: Shareway
Certificação: CE UL RoHS ISO9001:2008
Número do modelo: H1270NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 100/500/1000
Preço: Supportive
Detalhes da embalagem: Bandeja ou carretel
Tempo de entrega: Estoque ou 3 semanas
Termos de pagamento: TT, Paypal
Habilidade da fonte: 5000K.PCS/Month
Nome do produto: |
Base do transformador 10/100/1000 do Lan de H1270NL - conector do módulo de T |
Velocidade: |
10/100/1000 de base - T |
Matéria: |
Conector do módulo |
pino: |
16 pinos |
Uso: |
Electronic |
A temperatura de funcionamento correu: A temperatura de funcionamento correu: |
0 A 70℃ |
Nome do produto: |
Base do transformador 10/100/1000 do Lan de H1270NL - conector do módulo de T |
Velocidade: |
10/100/1000 de base - T |
Matéria: |
Conector do módulo |
pino: |
16 pinos |
Uso: |
Electronic |
A temperatura de funcionamento correu: A temperatura de funcionamento correu: |
0 A 70℃ |
Base do transformador 10/100/1000 do Lan de H1270NL - conector do módulo de T
Descrição:
Tamanho: 13.08*12.7*3.69mm
No. do núcleo: 4
No. do Pin: 24
Indutância: uH MINUTO 350
Tipo: transformador do lan
Velocidade: 1000Base-T
Olá!-potenciômetro: 1500Vrms
| PARÂMETRO | ESPECIFICAÇÕES | ||
| TEMPERATURA DE FUNCIONAMENTO | 0 - 70 | ||
| RELAÇÃO DAS VOLTAS | 1: 1 ±2% | ||
| POLARIDADE | POR SCHEMTIC | ||
| PERDA DE INSERÇÃO | 100KHz | 1-125 megahertz | |
| -1,2 DB max | -0,2 DB maxdo ^1,4 de -0.002*f | ||
|
PERDA DO RETORNO (Z PARA FORA = 100 OHMS ±15%) |
1-30MHz | 30-60HMz | 60-80MHz |
| -16 MINUTO do DB |
-10+20*LOG10 (f/60 megahertz) MINUTO do DB |
-10 MINUTO do DB | |
|
INDUTÂNCIA (OCL) (LADO DOS MEIOS, 0 -70) |
uH MINUTO 350 (MEASUREN em 100KHz, 100mVRMS E COM POLARIZAÇÃO da C.C. 8mA) | ||
|
INTERFERÊNCIA, ADJACENTE CANAIS |
1MHz | 10-100MHz | |
| -50 MINUTO do DB | MINUTO do DB de -55+22*LOG 10 (f/10) | ||
| DIFERENCIAL À REJEÇÃO DE MODO COMUM | 2MHz | 30-200MHz | |
| MINUTO de -50dB | MINUTO do DB de -15+20*LOG 10 (f/10) | ||
|
RESISTÊNCIA DA C.C. 1/2 que ENROLAM |
.65 OHM DE MAX | ||
|
RESISTÊNCIA DA C.C. DESEQUILÍBRIO |
.065 OHM DE MAX (SIMETRIA CENTER DA TORNEIRA) | ||
|
ENTRADA/SAÍDA ISOLAMENTO |
MINUTO DE 1500 VRMS @ 60 SEGUNDOS | ||

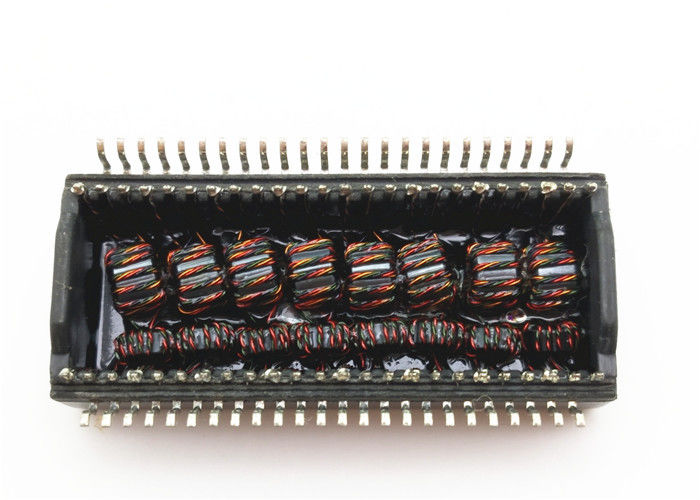

Base do transformador 10/100/1000 do Lan de H1270NL - conector do módulo de T
Forma e dimensões:
