Name: Shareway Dual Port SMD 1000M Gigabit Lan Transformer Magnético SG24701 G
Brand: SHAREWAY TECHNOLOGY CO., LTD.
SKU: SG24701 G
Price: 0.30 USD
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: Shareway

Certificação: RoHs, Reach, UL

Número do modelo: SG24701 G

Termos do pagamento & do transporte

Quantidade de ordem mínima: 100

Preço: USD$0.30 to USD$0.85

Detalhes da embalagem: Bandeja, fita & carretel

Tempo de entrega: semana para a amostra, 4 semanas do onw para a ordem maciça

Termos de pagamento: T/T

Habilidade da fonte: 1000,000 partes pelo mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                                                                                                                Transformador SMD Lan SG24701 G, Transformador SMD Lan de duas portas, Transformador Gigabit Lan 1000M


Cruz p/n:	SG24701 G	Velocidade:	base-T de 1000M
Olá!-potenciômetro:	4.3k VAC	Porto:	Porto duplo
tipo de solda:	SMD	Construção do projeto:	Isolação funcional
Método de transporte:	DHL, FEDEX, UPS, TNT	Amostra:	Amostra grátis apoiada

Cruz p/n:	SG24701 G
Velocidade:	base-T de 1000M
Olá!-potenciômetro:	4.3k VAC
Porto:	Porto duplo
tipo de solda:	SMD
Construção do projeto:	Isolação funcional
Método de transporte:	DHL, FEDEX, UPS, TNT
Amostra:	Amostra grátis apoiada

Shareway Dual Port SMD 1000M Gigabit Lan Transformer Magnético SG24701 G

Shareway Dual Port SMD 1000M Gigabit Lan transformador magnético SG24701 G

Características elétricas a +25°C:

Parâmetro	Especificações
Qualificação	Por AEC-Q200
Projeto Construção	Isolamento funcional
Distância de arrasto	> 10 mm
Temperatura de funcionamento	-40 °C a 125 °C
Proporção de voltas	10,00 ± 2%
Resistência de CC	Lado do re-transformador: 0,45 Ohms max.
Resistência de CC	CM Lado de estrangulamento: 0,85 Ohms max.
Indutividade (OCL) @ 100 kHz, 100 mV ((-40°C a + 125°C)	150 uH Min, 450 uH Max
Indutividade de fuga	0.50 uH Max, @100kHz
Perda de inserção	00,25 dB Max @ 4 MHz
Perda de retorno (Z OUT = 100 OHM ± 1%)	20 dB MIN @ 4 MHz
Transmissão transversal, canais adjacentes	-50 dB MIN @ 4 MHz
Taxa de rejeição de modo comum	1 -10 MHz: -35 dB MIN
Taxa de rejeição de modo comum	10 a 1000 MHz: -20 dB MIN
INPUT - OUTPUT Isolamento	4300VDC ou 3100VAC Durante 60 segundos com uma tensão máxima de 0,01 mA,
Resistência ao isolamento	400 Megaohms por minuto
Tensão de funcionamento	1000 VDC Durante 15 anos

Diagrama esquemático:

Shareway Dual Port SMD 1000M Gigabit Lan Transformer Magnético SG24701 G 0

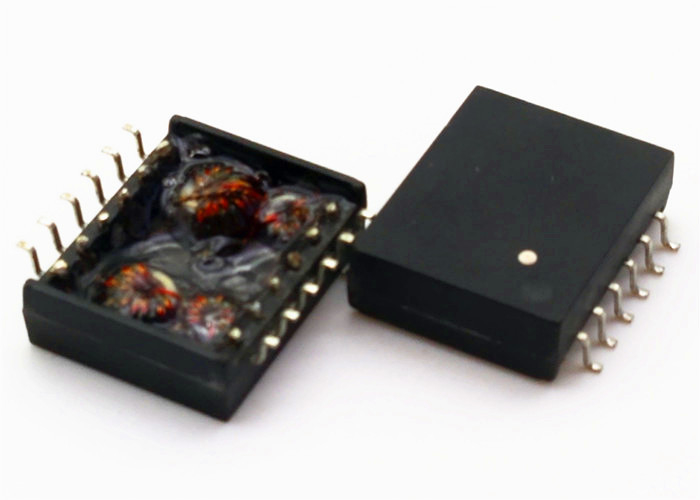

Foto do produto:

Shareway Dual Port SMD 1000M Gigabit Lan Transformer Magnético SG24701 G 1

Como fazer a encomenda para nós:

1Por favor, envie-nos a sua ficha de demanda.

2Vamos fornecer drop em alternativa e preço para referir.

3Se o preço estiver bem, enviaremos algumas amostras gratuitas para testes.

4Após o teste, você pode fazer o pedido em massa e processar o pagamento.

5O prazo para encomenda em massa é geralmente de cerca de 4 semanas.

6Quando a encomenda estiver pronta, enviamos-lhe os detalhes para rastreamento.

Por favor, contacte livremente sales04@shareway-tech.com para mais informações.
