ER11.5 Transformador SMPS de retrocesso
, TTURA2424-6T Transformador SMPS Flyback
, Transformador SMPS Flyback de 10 W
TTURA2424-6T Potência até 10W SMPS Flyback Transformer ER11.5 Bobbin
TTURA2424-6T Potência até 10W SMPS Flyback Transformer ER11.5 Bobbin
Características:
- Potência até 10 W
- Alta densidade de fluxo saturado
- Baixa perda de DCR
- Isolamento de classe F
- Pacote SMD
- ER11.5 Bobbin, Dimensões: 11.00x12.20x5.90mm
- Cumprir as normas EN62368
Especificações elétricas:
| Parte N°. | Indutância (uH) | DCR ((mΩ) Tipo | K ((Fluxo DensidadeFator) ((Gauss/A) |
| Indutância de entrada | Indutividade de fuga 1 Max | 3 a 1 | 7-5. | 8 a 6 | Quatro contra dois. |
| TTURA2405-6T | 16±15% | 0.3(4-2) | - Não. | 63.9 | 67.7 | 85.9 | 1322 |
| TTURA2412-6T | 16±15% | 0.3(4-2) | - Não. | 271 | 288 | 85.9 | 1322 |
| TTURA2415-6T | 16±15% | 0.3(4-2) | - Não. | 296 | 297 | 85.9 | 1322 |
| TTURA2424-6T | 16±15% | 0.15 (((4-2) | - Não. | - Não. | 650 | 90 | 1322 |
| A partir de 1 de janeiro de 2015 | 16±15% | 0.15 (((4-2) | 116.4 | 32.64 | 34.92 | - Não. | 1322 |
| TTURB2405-6T | 16±15% | 0.23 | 105 | 60 | 71 | 560 | 1322 |
| TTURB2409-6T | 16±15% | 1.3(4-2) | 142 | 182 | 218 | - Não. | 1322 |
| TTURB2412-6T | 16±15% | 0.4 (((4-2) | 114.7 | - Não. | - Não. | - Não. | 1322 |
| TTURB2415-6T | 16±15% | 1.0(4-2) | - Não. | - Não. | 363 | - Não. | 1322 |
| TTURB2424-6T | 16±15% | 0.4 | 110 | 650 | 750 | 520 | 1322 |
| TTURA4805-6T | 510,84±15% | 1.16(4-2) | - Não. | 65.16 | 68.04 | - Não. | 1408 |
| TTURA4812-6T | 510,84±15% | 1.14 ((4-2) | - Não. | 270.6 | 282.5 | - Não. | 2375 |
| TTURA4815-6T | 510,84±15% | 2.59 ((4-2) | - Não. | 295.2 | 292.3 | - Não. | 2375 |
| TTURB4803-6T | 510,84±15% | 4.7 (((3-1) | - Não. | 54.24 | 63.36 | - Não. | 1408 |
| TTURB4805-6T | 510,84±15% | 0.75 (((3-1) | - Não. | 59 | 71 | - Não. | 1408 |
| TTURB4812-6T | 510,84±15% | 4.96 | 433 | 380 | 222 | 408 | 2375 |
| TTURB4815-6T | 510,84±15% | 0.8 (((3-1) | - Não. | - Não. | 261 | - Não. | 2375 |
| TTURB4824-6T | 510,84±15% | 4.14 (((3-1) | - Não. | - Não. | - Não. | - Não. | 2375 |
| TTURA2405-10T | 70,04±15% | 0.45 (((3-1) | 54.5 | 33.8 | 35.5 | - Não. | 704 |
| TTURA2409-10T | 70,04±15% | 0.2(3-1) | 60 | 85 | 85 | - Não. | 704 |
| TTURA2412-10T | 70,04±15% | 0.2(3-1) | 70 | 170 | 170 | - Não. | 704 |
| TTURA2415-10T | 70,04±15% | 0.2 | 64 | 248 | 258 | 390 | 704 |
| TTURA2424-10T | 70,04±15% | 0.1 (((3-1) | 65 | 415 | 415 | - Não. | 704 |
| A partir de 1 de janeiro de 2014: | 70,04±15% | 0.45 (((3-1) | 61 | 29 | 29 | - Não. | 704 |
| A partir de 1 de janeiro de 2014: | 70,04±15% | 0.45 | 55 | 34 | 36 | 438 | 704 |
| O sistema de controlo de desempenho deve ser: | 70,04±15% | 0.45 (((3-1) | 58 | - Não. | - Não. | - Não. | 704 |
| TTURB2412-10T | 70,04±15% | 0.45 (((3-1) | 57 | 140 | 178 | - Não. | 704 |
| TTURB2415-10T | 70,04±15% | 0.45 (((3-1) | 58 | - Não. | - Não. | - Não. | 704 |
| TTURB2424-10T | 70,04±15% | 0.45 (((3-1) | 58 | - Não. | - Não. | - Não. | 704 |
| TTURA4805-10T | 310,36±15% | 1.6 (((3-1) | 144 | 29 | 30 | 370 | 1851 |
| TTURA4812-10T | 310,36±15% | 1.6 (((3-1) | 160 | 140 | 150 | - Não. | 1851 |
| TTURA4815-10T | 310,36±15% | 1.56 (((3-1) | 150 | 180 | 180 | - Não. | 1851 |
| TTURA4824-10T | 310,36±15% | 1.6 (((3-1) | 157 | 267 | 286 | - Não. | 1851 |
| TTURB4803-10T | 280,16±15% | 1.4 (((3-1) | 183 | 44 | 44 | - Não. | 1851 |
| TTURB4805-10T | 280,16±15% | 1.4 (((3-1) | 168 | 31 | 42 | 370 | 1851 |
| TTURB4812-10T | 280,16±15% | 1.4 (((3-1) | 184 | 140 | 186 | - Não. | 1851 |
| TTURB4815-10T | 280,16±15% | 1.4 (((3-1) | 176 | 370 | 246 | - Não. | 1851 |
| TTURB4824-10T | 280,16±15% | 1.4 (((3-1) | 184 | - Não. | - Não. | - Não. | 1851 |
Forma e dimensões:

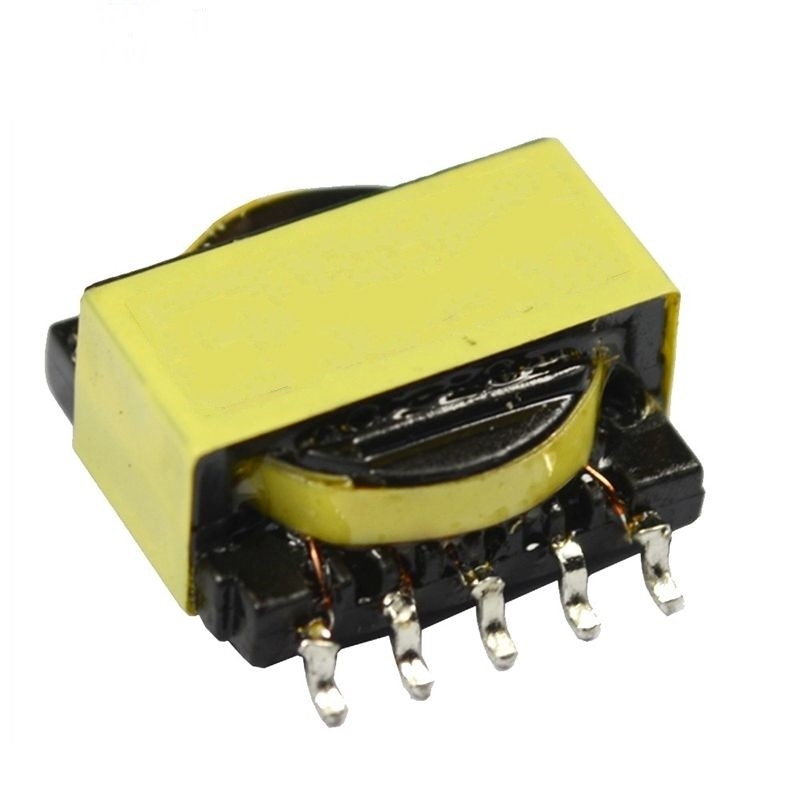

Imagem do produto:
TTURA2424-6T Potência até 10W SMPS Flyback Transformer ER11.5 Bobbin
