Aplicações de controlo SMPS Flyback Transformer
, 7492550500 SMPS Transformador flyback
, Aplicações de monitorização SMPS Flyback Transformer
Transformador SMPS Flyback para aplicações de controlo e controlo 7492550500
Transformador SMPS Flyback para aplicações de controlo e controlo 7492550500
Características
- Corrente nominal primária até 45A
- Frequência 47 Hz - 400 Hz
- Sistema de isolamento UL classe F 155°C
- Temperatura de funcionamento: -40 °C a +125 °C
- Baixo perfil, compacto, com um fator de forma THT
- Isolamento dielétrico 4 kV AC
Aplicações
- Detecção de corrente AC
- Carregadores fixos nas ruas e garagens (infraestrutura de carregamento de VE)
- Detecção de sobrecarga
- Detecção de queda de carga/desligamento
- Automatização industrial
- Aplicações de controlo e monitorização
- Controles de motor
Propriedades elétricas:
| Propriedades |
|
Condições de ensaio |
Valor |
Unidade |
Tol. |
| Indutividade |
L |
N1/ 100 kHz/ 100 mV |
13 |
μH |
± 10% |
| Relação de voltas |
n |
N1 : N2 : N3 |
1:5.5:5.5 |
|
|
| Resistência de CC 1 |
RDC 1 |
N1/ 20 °C |
0.022 |
Ó |
- O máximo. |
| Resistência de CC 2 |
RDC 2 |
N2/ 20 °C |
1 |
Ó |
- O máximo. |
| Resistência CC 3 |
RDC 3 |
N3/ 20 °C |
1.45 |
Ó |
- O máximo. |
| Indutividade de fuga |
L S |
N1/ 100 kHz/ 100 mV |
300 |
nH |
tipo |
| Tensão de ensaio de isolamento |
VT |
N1 => N2,3 |
1500 |
V (AC) |
|
| Tensão de ensaio de isolamento |
VT 2 |
N1 => Núcleo |
1500 |
V (AC) |
|
| Tensão de ensaio de isolamento |
VT 3 |
N2,3 => Núcleo |
1500 |
V (AC) |
|
Transformador SMPS Flyback para aplicações de controlo e controlo 7492550500
Forma e dimensões:

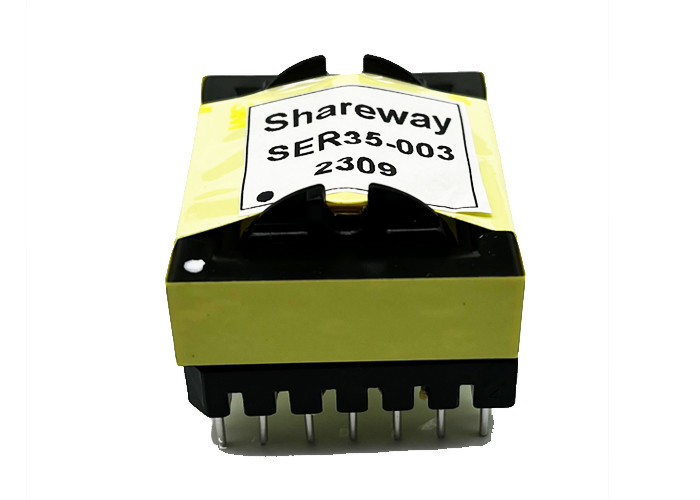

Imagem do produto:
Transformador SMPS Flyback para aplicações de controlo e controlo 7492550500
