Transformador de superfície do Flyback da montagem SMPS
, Transformador SMPS Flyback de 500 VDC
, 749196121 Transformador SMPS Flyback
500 VDC ER11/5 Superfície montada SMPS Flyback Transformer 749196121
500 VDC ER11/5 Superfície montada SMPS Flyback Transformer 749196121
Características
- Transformadores com 6 enrolamentos idênticos
- 4 tamanhos com 5 comprimentos diferentes de espaçamento de ar cada
- Voltagem de isolamento 500 VDC
- Indutância de vazamento baixa
- Temperatura de operação: ¥40 oC a +125 oC
Aplicações
Todos os tipos de reguladores de comutação
- Conversores de retrocesso
- Conversores para a frente
- Conversores de tração
- Conversores passo a passo
- Conversor SEPIC
Propriedades elétricas:
| Propriedades |
|
Condições de ensaio |
Valor |
Unidade |
Tol. |
| Base de indutividade 1) |
L BASE |
10 kHz/100 mV |
14.7 |
μH |
± 20% |
| Relação de voltas |
n |
|
1:1:1:1:1:1 |
|
|
| Base de corrente nominal 2) |
I R BASE |
ΔT = 40 K |
0.55 |
A |
tipo |
| Base de corrente de saturação 3) |
Eu SAT BASE. |
DL/L é inferior a 10% |
0.54 |
A |
tipo |
| Base de resistência de corrente contínua 4) |
RDC BASE |
@ 20 °C |
344 |
mΩ |
Max. |
| Voltagem-μSegunda Base 5) |
∫Udt Base |
Forma de onda unipolar |
32.9 |
μVs |
Max. |
| Base de indutividade de vazamento |
Base LS |
100 kHz/ 100 mV |
1.2 |
μH |
tipo |
| Tensão de ensaio de isolamento |
VT |
3 mA/ 1 s |
500 |
V (AC) |
|
500 VDC ER11/5 Superfície montada SMPS Flyback Transformer 749196121
Forma e dimensões:

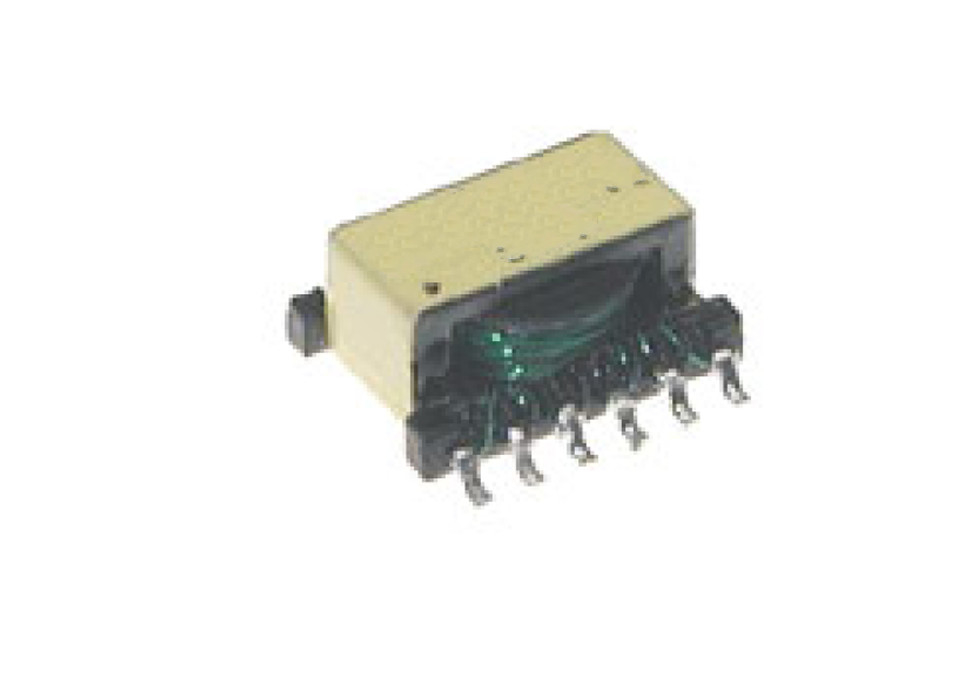

Imagem do produto:
500 VDC ER11/5 Superfície montada SMPS Flyback Transformer 749196121
