Destacar:
744878001 Indutor acoplado blindado
, Indutor acoplado blindado montado na superfície
, Aplicações Flyback Indutor acoplado blindado
Indutor de acoplamento blindado SMT montado na superfície para aplicações de reversão de voo 744878001
SMT Indutor acoplado blindado para aplicações Flyback 744878001
Características:
- 1Transformador
- Indutor duplo com dois enrolamentos idênticos
- 5 tamanhos diferentes disponíveis
- Temperatura de operação: ¥40 oC a +125 oC
- Perfil da solda recomendado: refluxo
- Desenhos personalizados a pedido
Aplicações
- Para as topologias SEPIC e CUK
- Aplicações flyback
- Outros aparelhos de transmissão
Propriedades elétricas:
| Propriedades |
|
Condições de ensaio |
Valor |
Unidade |
Tol. |
| Indutividade 1 |
L 1 |
1 kHz/ 250 mV |
1.3 |
μH |
± 20% |
| Indutividade 2 |
L 2 |
1 kHz/ 250 mV |
1.3 |
μH |
± 20% |
| Corrente nominal 1 |
I R 1 |
ΔT = 40 K |
4.4 |
A |
- O máximo. |
| Corrente nominal 2 |
I R 2 |
ΔT = 40 K |
4.4 |
A |
- O máximo. |
| corrente de saturação |
Eu fiz o SAT. |
DL/L é inferior a 10% |
6.3 |
A |
tipo |
| Resistência de CC 1 |
RDC1 |
@ 20 °C |
0.027 |
Ó |
tipo |
| Resistência de CC 1 |
RDC1 |
@ 20 °C |
0.035 |
Ó |
Max. |
| Resistência de CC 2 |
RDC2 |
@ 20 °C |
0.027 |
Ó |
tipo |
| Resistência de CC 2 |
RDC2 |
@ 20 °C |
0.035 |
Ó |
Max. |
| Frequência de auto-resonância |
f res |
|
60 |
MHz |
tipo |
| Tensão de funcionamento |
V |
|
80 |
V (DC |
Max. |
| Relação de voltas |
n |
|
1:1 |
|
|
SMT Indutor acoplado blindado para aplicações Flyback 744878001
Forma e dimensões:

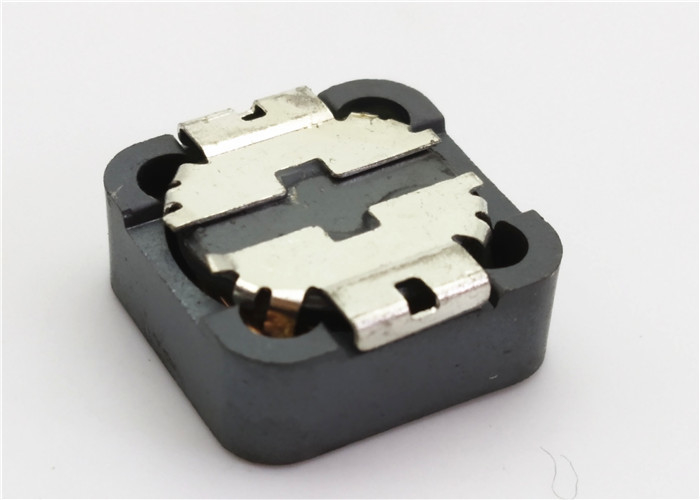

Imagem do produto:
SMT Indutor acoplado blindado para aplicações Flyback 744878001
