Destacar:
Transformador SMPS Flyback através de um buraco
, Eletrodomésticos SMPS Flyback Transformer
, 7508110341 Transformador SMPS de reversão
Transformador SMPS Flyback para eletrodomésticos 7508110341
Transformador SMPS Flyback para eletrodomésticos 7508110341
Características
- Voltagem nominal de entrada: 85265 VAC (120375 VDC)
- Temperatura de operação: de ¥40 °C a +125 °C
- Voltagem de isolamento: 2 kVAC até 5 kVAC
- Opções de saída múltiplas
- Opções de funcionamento em modo de frequência fixa ou quase-resonante
- A maioria dos produtos tem isolamento reforçado
Aplicações
- Fontes de alimentação em modo de interruptor off-line
- Especificamente concebidos para vários ICs da STMicroelectronics
- Fonte de alimentação auxiliar
- Eletrodomésticos
- Eletrónica de consumo
Propriedades elétricas:
|
Parâmetro
|
Condições de ensaio
|
VALOR
|
|
D.C. RESISTÊNCIA 3-4
|
@20°C
|
30,000 ohms ± 10%
|
|
D.C. Resistência 5-7
|
5+6,7+8),@20°C
|
0.118 ohms ± 10%
|
|
D.C. Resistência 2-1
|
@20°C
|
1.280 ohms ± 10%
|
|
INDUCTANÇA 3-4
|
10 kHz, 100 mVAC, Ls
|
1.5mH ± 10%
|
|
ACUAL DE SATURAÇÃO 3 a 4
|
20% do montante inicial
|
520 mA
|
|
INDUTAÇÃO DE FUTA 3-4
|
1+2,5+6+7+8), 100kHz, 100mVAC,Ls
|
Tipo 37oH, máximo 56oH.
|
|
Dieléctrico 4-5
|
Ligação ((2+3,7+8), 4000VAC,1 segundo
|
4000VAC, 1 minuto
|
|
Relação de rotação
|
(3-4): ((5-7)
|
6.87:1,± 1%
|
|
Relação de rotação
|
(3-4):(2-1)
|
5.42:1,± 1%
|
Forma e dimensões:

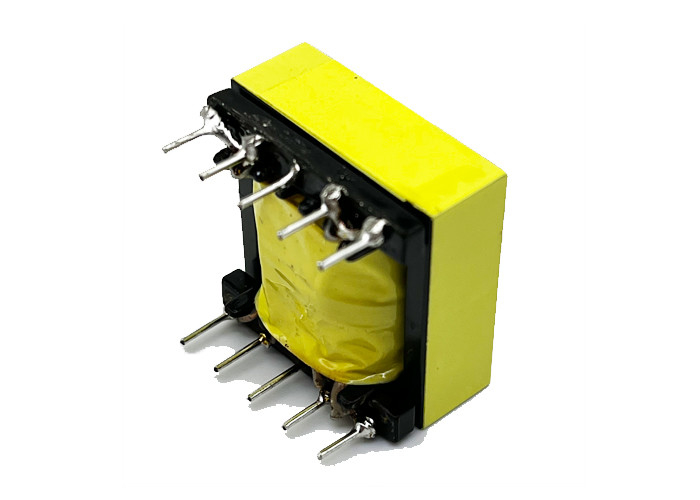

Imagem do produto:
Transformador SMPS Flyback para eletrodomésticos 7508110341
