Destacar:
750370423 Transformadores de retrocesso
, Transformadores THT Flyback
, Transformadores de retorno de voo fora de linha
THT Transformadores flyback para fontes de alimentação 750370423
THT Transformadores de retroalimentação para fontes de alimentação 750370423
Características
- Voltagem nominal de entrada: 85265 VAC (120375 VDC)
- Temperatura de operação: de ¥40 °C a +125 °C
- Voltagem de isolamento: 2 kVAC até 5 kVAC
- Opções de saída múltiplas
- Opções de funcionamento em modo de frequência fixa ou quase-resonante
- A maioria dos produtos tem isolamento reforçado
Aplicações
- Fontes de alimentação em modo de interruptor off-line
- Especificamente concebidos para vários ICs da STMicroelectronics
- Fonte de alimentação auxiliar
- Eletrodomésticos
- Eletrónica de consumo
Propriedades elétricas:
|
Parâmetro
|
Condições de ensaio
|
VALOR
|
|
D.C. RESISTÊNCIA 3-4
|
@20°C
|
2.220 ohms ± 10%
|
|
D.C. Resistência 2-1
|
@20°C
|
0.529 ohms ± 10%
|
|
Resistência 5-8
|
@20°C
|
00,054 ohms ± 20%
|
|
INDUCTANÇA 3-4
|
10 kHz, 100 mVAC, Ls
|
1.5mH ± 10%
|
|
INDUCTANÇA 2-1
|
10 kHz, 100 mVAC, Ls
|
650,13 uH ± 10%
|
|
INDUCTANÇA 5-8
|
10 kHz, 100 mVAC, Ls
|
80,44 uH ± 10%
|
|
ACUAL DE SATURAÇÃO 3 a 4
|
20% do montante inicial
|
600 mA
|
|
INDUTAÇÃO DE FUTA 3-4
|
0) 2+1,5+8), 100 kHz. 100mVAC,Ls
|
32 uH tipicamente, 45 uH no máximo
|
|
Capacidade distribuída 3-4
|
100mVAC,Cs
|
26Tipo.0pF.
|
|
Dieléctrico 4-5
|
2+3), 4875VAC, 1 segundo
|
3900VAC, 1 minuto
|
|
Dieléctrico 3-2
|
625VAC, 1 segundo
|
|
|
Relação de rotação
|
(3-4): ((5-8)
|
13.33:1,士1%
|
|
Relação de rotação
|
(3-4):(2-1)
|
4.8:1,± 1%
|
Forma e dimensões:

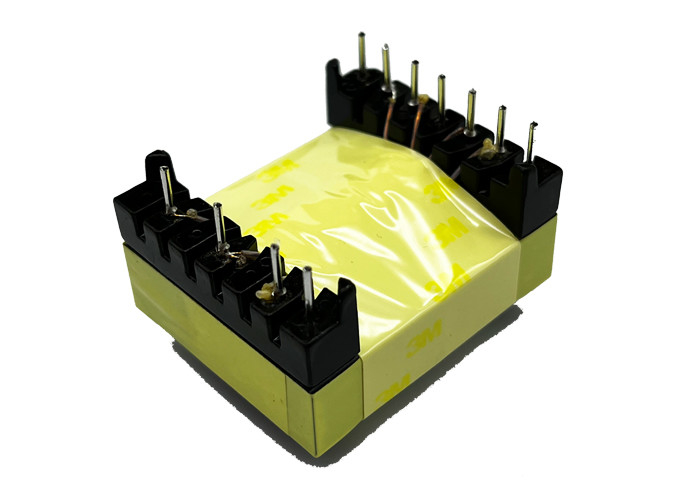

Imagem do produto:
THT Transformadores de retroalimentação para fontes de alimentação 750370423
