Destacar:
Transformadores magnéticos base-T Ethernet 1000
, 7490240142 Transformadores magnéticos Ethernet
, Transformadores magnéticos Ethernet não PoE
1000 transformadores magnéticos Ethernet base-T não PoE 7490240142
1000 transformadores magnéticos Ethernet base-T não PoE 7490240142
Características
- Potência em Ethernet até 150 Watt e velocidades até 1 Gbit/s
- Disponível em SMT
- Compatível com as normas: IEEE 802.3u, IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at e IEEE 802.3bt
Aplicações
- Adequado para temperaturas industriais de 40 °C a + 125 °C
- Compatível com sistemas Ethernet industriais como EtherCAT ou Profinet
- Compatível com a maioria dos ICs para aplicações Ethernet, como Microchip, Texas Instruments, Broadcom, Linear Technology
- Hubs, roteadores, switches, câmaras IP, aplicações IoT
Propriedades elétricas:
| Propriedades |
|
Condições de ensaio |
Valor |
Unidade |
Tol. |
| Indutividade |
L |
100 kHz / 100 mV @ 8 mA DC bias |
350 |
μH |
Min |
| Tensão de ensaio de isolamento |
VT |
Um minuto. |
1500 |
V (RMS) |
Min |
| Perda de inserção |
II |
1 a 100 MHz |
- Um.1 |
dB |
- O máximo. |
| Perda de retorno |
RL |
1-30 MHz @ 100 Ω |
- 18 anos. |
dB |
Min |
| Perda de retorno |
RL |
30 a 60 MHz @ 100 Ω |
- 14 |
dB |
Min |
| Perda de retorno |
RL |
60 a 80 MHz @ 100 Ω |
- Doze |
dB |
Min |
| Perda de retorno |
RL |
80-100 MHz @ 100 Ω |
- 10 |
dB |
Min |
| Relação de rejeição do modo diferencial para o modo comum |
DCMR |
1-30 MHz |
- 40 |
dB |
Min |
| Relação de rejeição do modo diferencial para o modo comum |
DCMR |
30 a 60 MHz |
- Trinta e cinco |
dB |
Min |
| Relação de rejeição do modo diferencial para o modo comum |
DCMR |
60-100 MHz |
- Trinta |
dB |
Min |
| Transmissão |
TC |
1-60 MHz |
- Trinta e cinco |
dB |
Min |
| Transmissão |
TC |
60-100 MHz |
- Trinta |
dB |
Min |
| Relação de rejeição do modo comum |
CMRR |
1-30 MHz |
- 40 |
dB |
Min |
| Relação de rejeição do modo comum |
CMRR |
30 a 60 MHz |
- Trinta e cinco |
dB |
Min |
| Relação de rejeição do modo comum |
CMRR |
60-100 MHz |
- Trinta |
dB |
Min |
| Relação de voltas |
n |
100 kHz/ 100 mV |
1:1 |
|
± 5% |
| Taxa de dados |
10/100/1000BASE-T |
Forma e dimensões:

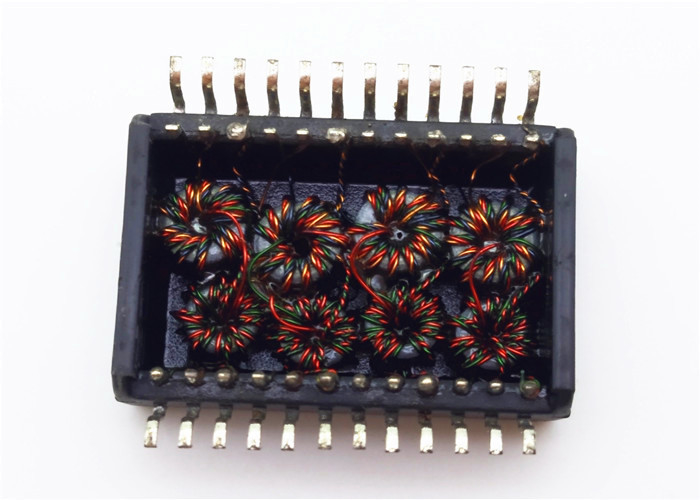

Imagem do produto:
1000 transformadores magnéticos Ethernet base-T não PoE 7490240142
Sobre nós
ShareWayTechnology CO., LTD. é um fabricante especializado de componentes PoE, os produtos incluem transformador PoE, PoE RJ45 Magjack, transformador PoE Lan, filtro PoE Lan, e assim por diante.
Estabelecida em 1998, temos cerca de 500 funcionários, com a nossa capacidade produtiva abundante, somos capazes de entregar os produtos num curto espaço de tempo.Podemos fornecer uma solução completa profissional para aplicações PoENossos produtos são amplamente utilizados em equipamentos de rede e comunicação, como HUB, cartões de PC, Switch, Route, PC Mainboard, SDH, PDH e modems xDSL.
História da empresa
1997 ShareWay Technology CO., LTD. foi fundada em Shenzhen, Guangdong, China.
Transformadores LAN discretos, transformadores de linha T1/E1 e xDSL.
1999 Estabelecimento de uma base de produção em Shenzhen, início da produção dos transformadores PoE, T1/E1
e transformador de linha xDSL.
2000 Obteve a certificação ISO9000.
2000 Desenvolver PoE RJ45 conector que é com transformadores LAN.
2002 Desenvolver SMT e conector vertical PoE RJ45 com magnético.
2008 Desenvolver SMT/DIP Power Inductor e Chokes
Contacte-nos agora para ter uma solução para o seu projeto e novo design, estamos sempre prontos para compartilhar o nosso caminho de sucesso com você.
Como pedir?
1Por favor, envie-me a ficha de dados ou o número da peça que precisa.
2Ofereceremos o orçamento de substituição para sua referência.
3As amostras gratuitas estão disponíveis para aprovação.
4Após testes de amostras, vamos entrar na ordem de massa.
5A factura proforma será enviada para confirmação.
6Depois que a mercadoria estiver terminada, enviamos-lhe a mercadoria e dizemos-lhe o número de rastreamento.
7Seguiremos as suas mercadorias até que as receba.
Observações:
1As encomendas de amostras estão disponíveis.
2O preço é negociável para encomendas de grandes quantidades.
3As ordens personalizadas (ordens OEM/ODM) estão disponíveis.
4Contacte-nos para a lista de sabores disponíveis.
1. ISO9001:2008
2. UL
3- Chega.
4. RoHs
O nosso serviço:
1. 100% testado antes do envio
2. Tem alternativas para Halo, Plus, We-online, Chilisin, e Coilcraft...... A mesma qualidade, mas melhor preço
3. amostras gratuitas disponíveis
4. Fornecer um novo design para o cliente
