SMD PoEH Power over Ethernet Transformador de alta potência 749119533
SMD PoEH Power over Ethernet Transformador de alta potência 749119533
Características
- Transformador flyback ou forward
- Voltagem de entrada: 9 V ou 33 V a 57 V
- Frequências de comutação: 200-400 kHz
- Temperatura de funcionamento: -40°C até +125°C
- Voltagem de ensaio de isolamento: 1,5 kVAC
- Disponíveis diferentes tensões de saída
- Design otimizado do núcleo e da bobina para 30% a mais de potência
- Impressão padrão para EP13
Aplicações
- Dispositivos PoE e PoE+
- Telecomunicações
- Aplicações industriais
- Ponto de acesso WLAN
- Câmaras de segurança
Propriedades elétricas:
| Propriedades |
|
Condições de ensaio |
Valor |
Unidade |
Tol. |
| Indutividade |
L |
N1/ 100 kHz/ 100 mV |
54 |
μH |
± 10% |
| Relação de voltas |
n |
N1 : N2 : N3 : N4 |
8:1:1:3 |
|
|
| corrente de saturação |
ISAT |
N1/.ΔL/L em peso < 20% |
3.2 |
A |
Tipo. |
| Resistência de CC 1 |
RDC 1 |
N1/ 20 °C |
70 |
mΩ |
Max. |
| Resistência de CC 2 |
RDC 2 |
N2/ 20 °C |
7 |
mΩ |
Max. |
| Resistência de CC 3 |
RDC 3 |
N3/ 20 °C |
7 |
mΩ |
Max. |
| Resistência de CC 4 |
RDC 4 |
N4/ 20 °C |
100 |
mΩ |
Max. |
| Indutividade de fuga |
L S |
N1/ 100 kHz/ 100 mV |
0.8 |
μH |
Max. |
| Tensão de ensaio de isolamento |
VT |
N1,4 => N2,3 |
1500 |
V (AC) |
|
| Tensão de ensaio de isolamento |
VT 2 |
N2 => N3, N1 => N4 |
500 |
V (AC) |
|
Forma e dimensões:

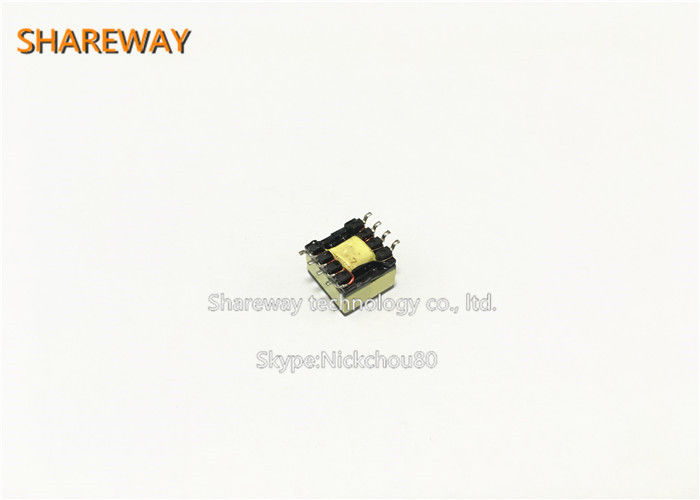

Imagem do produto:
SMD PoEH Power over Ethernet Transformador de alta potência 749119533
