Destacar:
Transformador SMPS Flyback de alta eficiência
, Transformador SMPS Flyback para controlo de processos
, 750317963
Transformador SMPS Flyback de alta eficiência para controlo de processos 750317963
Transformador SMPS Flyback de alta eficiência para controlo de processos 750317963
Características
- Topologia FlybuckTM
- Baixo custo e elevada eficiência
- Temperatura de funcionamento: -40°C a +125°C
- Excelente desempenho da indutividade de vazamento e da capacidade de entrelaçamento
Aplicações
- Controladores lógicos programáveis industriais (PLC)
- Automatização de edifícios e controlo de processos
- Função de interface isolada: RS-422, RS-485, CAN, I2C, LAN
- Controle de motores, inversores e automação industrial
- Dispositivos isolados de baixo consumo e reguladores, e-metros inteligentes
- Fornecedores de energia Bias para motores de porta e amplificadores operacionais
Propriedades elétricas:
|
Parâmetro
|
Condições de ensaio
|
VALOR
|
|
D.C. Resistência 16-9
|
O nível de temperatura é igual ou superior a 20 °C
|
00,036 ohms ± 20%
|
|
D.C. Resistência 1-2
|
@20°C
|
0.425 ohms ± 10%
|
|
D.C. RESISTÊNCIA 3-4
|
@20°C
|
0.425 ohms ± 10%
|
|
D.C. Resistência 5-6
|
@20°C
|
0.515 ohms ± 10%
|
|
D.C. Resistência 7-8
|
@20°C
|
0.515 ohms ± 10%
|
|
Indução 16-9
|
ligação ((9+11,14+16), 100kHz,100mVAC,Ls
|
22.0uH ± 10%
|
|
ACUAL DE SATURAÇÃO 16-9
|
empate ((9+11,14+16),
20% do montante inicial
|
2.4A
|
|
Indução de fuga 16-9
|
(a) 9+11,14+16,1 a 8), 100 kHz, 10 mVAC,Ls
|
75 nH, 200 nH no máximo.
|
|
Dieléctrico 16-1
|
ligação ((9+11,14+16), 1250VAC,1 segundo
|
1000VAC, 1 minuto
|
|
Dieléctrico 16-3
|
ligação ((9+11,14+16), 1250VAC,1 segundo
|
1000VAC, 1 minuto
|
|
Dieléctrico 16-5
|
ligação ((9+11,14+16), 1250VAC,1 segundo
|
1000VAC, 1 minuto
|
|
Dieléctrico 16-7
|
ligação ((9+11,14+16), 1250VAC,1 segundo
|
1000VAC, 1 minuto
|
|
Dieléctrico 1-3
|
1250VAC, 1 segundo
|
1000VAC, 1 minuto
|
|
Dieléctrico 1-5
|
1250VAC, 1 segundo
|
1000VAC, 1 minuto
|
|
Dieléctrico 1-7
|
1250VAC, 1 segundo
|
1000VAC, 1 minuto
|
|
Dieléctrico 3-5
|
1250VAC, 1 segundo
|
1000VAC, 1 minuto
|
|
Dieléctrico 3-7
|
1250VAC, 1 segundo
|
1000VAC, 1 minuto
|
|
Dieléctrico 5-7
|
1250VAC, 1 segundo
|
1000VAC, 1 minuto
|
|
Relação de rotação
|
(16-11): ((14-9)
|
1:1.± 1%
|
|
Relação de rotação
|
(1-2):(16-9), empate ((9+11,14+16)
|
2:1,± 1%
|
|
Relação de rotação
|
(3-4): ((16-9), empate ((9+11,14+16)
|
2:1,± 1%
|
|
Relação de rotação
|
(5-6): ((16-9), empate ((9+11,14+16)
|
2:1,± 1%
|
|
Relação de rotação
|
(7-8): ((16-9), empate ((9+11,14+16)
|
2:1,± 1%
|
Forma e dimensões:

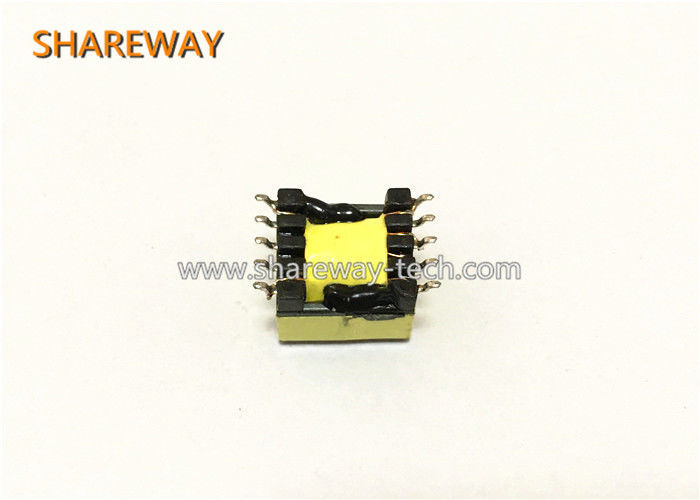

Imagem do produto:
Transformador SMPS Flyback de alta eficiência para controlo de processos 750317963
