Detalhes do produto
Lugar de origem: Guangdong China
Marca: Shareway
Certificação: CE UL RoHS ISO9001:2008
Número do modelo: XEL3520
Termos do pagamento & do transporte
Quantidade de ordem mínima: 100 pcs
Preço: Negotiable
Detalhes da embalagem: fita/carretel
Tempo de entrega: Conservado em estoque ou 3-4 semanas
Termos de pagamento: TT, Paypal
Habilidade da fonte: 5000K.PCS/Month
Nome do produto: |
Indutores de potência blindados de perda ultra-baixa de partilha XEL3520 |
Tipo de produto: |
Indutor do poder de SMD |
Materiais essenciais: |
Composto |
Montado: |
superfície montada |
Indutividade: |
De 70 nH a 1,2 μH |
RCI: |
De 2,45 mΩ a 35 mΩ |
SRF: |
De 471 MHz a 70 MHz |
Temperatura de funcionamento: |
-40°C a +125°C com aumento de 40°C |
Tensão de funcionamento: |
0-80V |
Pacote: |
fita/carretel |
Nome do produto: |
Indutores de potência blindados de perda ultra-baixa de partilha XEL3520 |
Tipo de produto: |
Indutor do poder de SMD |
Materiais essenciais: |
Composto |
Montado: |
superfície montada |
Indutividade: |
De 70 nH a 1,2 μH |
RCI: |
De 2,45 mΩ a 35 mΩ |
SRF: |
De 471 MHz a 70 MHz |
Temperatura de funcionamento: |
-40°C a +125°C com aumento de 40°C |
Tensão de funcionamento: |
0-80V |
Pacote: |
fita/carretel |
Indutores de potência com escudo magnético de perda ultra-baixa de partilha XEL3520
Características
Valores de indutividade baixos para aplicações de alta frequência.
Perdas AC muito baixas em alta frequência e DCR muito baixas.
Saturação suave para resistir a picos de corrente elevados.
Magneticamente blindados até mMinimizar o EMI.
A construção composta minimiza o zumbido audível.
Nenhum envelhecimento térmico ideal para aplicações de alta temperatura.
AEC-Q200 Grau 1 (−40°C a +125°C) com uma temperatura máxima da peça de 165°C.
Especificação elétrica
|
Indutividade ±20% Tolerância |
DCR (tipo) |
DCR (Max) |
FRS (tipo) |
Isat (10% de queda) |
Isat (20% de queda) |
Isat (30% de queda) |
Irm (20°C) |
Irm (40°C) |
| 70 nH | 2.5mΩ | 2.9mΩ | 471MHz | 9.7 A | 13.0 A | 18.5 A | 19.8 A | 27.2 A |
| 130 nH |
3.5mΩ |
4.1mΩ | 294MHz | 7.2 A | 9.8 A | 13.8 A | 18.9 A | 25.4 A |
| 200 nH | 4.9mΩ | 5.7mΩ | 227MHz | 5.7 A | 8.6 A | 11.8 A | 14.8 A | 19.9 A |
| 330 nH | 8.0mΩ | 9.2mΩ | 158MHz | 3.9 A | 6.2 A | 8.7 A | 10.3 A | 13.7 A |
| 470 nH | 9.4mΩ | 10.9mΩ | 135MHz | 3.7 A | 5.7 A | 8.0 A | 9.2 A | 12.1 A |
| 560 nH | 14.5mΩ | 16.7mΩ | 129MHz | 3.3 A | 5.4 A | 7.3 A | 7.6 A | 10.1 A |
| 800 nH | 20.5mΩ | 23.6mΩ | 94MHz | 2.5 A | 4.0 A | 5.6 A | 6.3 A | 8.3 A |
| 1.1 μH | 31.5mΩ | 36.3 mΩ | 80MHz | 2.2 A | 3.5 A | 5.0 A | 4.0 A | 5.4 A |
| 1.2 μH | 35.0mΩ | 40.3mΩ | 70MHz | 2.0 A | 3.2 A | 4.8 A | 3.8 A | 5.2 A |
Desenho e Dimensão

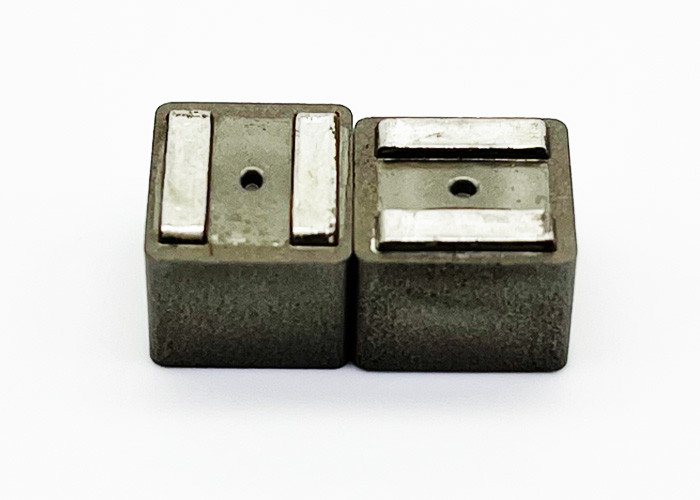

Imagem do produto
Sobre o Shareway
ShareWay Technology CO., LTD.é um fabricante especializado em componentes PoE, os produtos incluem transformador PoE, PoE RJ45 Magjack, transformador PoE Lan, filtro PoE Lan, etc.
Estabelecida em 1998, temos cerca de 500 funcionários, com a nossa capacidade produtiva abundante, somos capazes de entregar os produtos num curto espaço de tempo.Podemos fornecer uma solução completa profissional para aplicações PoENossos produtos são amplamente utilizados em equipamentos de rede e comunicação, como HUB, cartões de PC, Switch, Route, PC Mainboard, SDH, PDH e modems xDSL.
História da empresa
- 1997 ShareWay Technology CO., LTD. foi fundada em Shenzhen, Guangdong, China.
- 1999 Estabelecimento de uma base de produção em Shenzhen, início da produção dos transformadores PoE, T1/E1 e xDSL Line Transformer.
- 2000 Obteve a certificação ISO9000.
- 2000 Desenvolver conector PoE RJ45 que está com transformadores LAN.
- 2002 Desenvolver SMT e conector vertical PoE RJ45 com magnético.
- 2008 Desenvolver SMT/DIP Power Inductor e Chokes
- 2012 Desenvolver um transformador 10G BaseT Ethernet com base nas solicitações crescentes dos clientes.
- 2016 Desenvolver SMT Indutores de potência de alta corrente, adequados para conversores DC-DC.
- 2021 Desenvolver um transformador de isolamento SMD de alta tensão de 5 kV AC com base na demanda do mercado.
Contacte-nos agora para ter uma solução para o seu projeto e novo design, estamos sempre prontos para compartilhar o nosso caminho de sucesso com você.
Como pedir
1Por favor, envie ao nosso vendedor a ficha de dados ou o número da peça que precisa.
2Ofereceremos a alternativa para sua referência.
3As amostras gratuitas para testes estão disponíveis antes da sua aprovação final.
4Após testes de amostras, vamos entrar na ordem de massa.
5A factura proforma será enviada para confirmação.
6Depois que a mercadoria estiver terminada, enviamos-lhe a mercadoria e dizemos-lhe o número de rastreamento.
7Seguiremos as suas mercadorias até que as receba.
Serviço da Shareway
1. 100% testado antes do envio.
2. Alternativas para marcas como Halo, Pluse, We-online, Chilisin, Coilcraft, etc com melhor preço na mesma qualidade.
3São disponíveis amostras gratuitas.
4Fornecer um novo projeto para o cliente.
