Detalhes do produto
Lugar de origem: Guangdong, Shenzhen
Marca: Shareway
Certificação: RoHS,ISO9001-2001
Número do modelo: SC73-100
Termos do pagamento & do transporte
Quantidade de ordem mínima: 500/1000
Preço: Supportive
Detalhes da embalagem: Carretel/bandeja
Tempo de entrega: Estoque ou 3 semanas
Termos de pagamento: TT, paypal, União Ocidental
Habilidade da fonte: 1kk-pcs/month
Nome do produto: |
Indutor Unshielded fixo do poder da bobina de bloqueador do molde SC73-100 |
Protegido: |
Unshielded |
Tipo: |
Fixo |
indutor: |
Indutor do poder da bobina de bloqueador do molde |
Indutância: |
10 a 330uH |
Atual: |
80mA a 1.5A |
Nome do produto: |
Indutor Unshielded fixo do poder da bobina de bloqueador do molde SC73-100 |
Protegido: |
Unshielded |
Tipo: |
Fixo |
indutor: |
Indutor do poder da bobina de bloqueador do molde |
Indutância: |
10 a 330uH |
Atual: |
80mA a 1.5A |

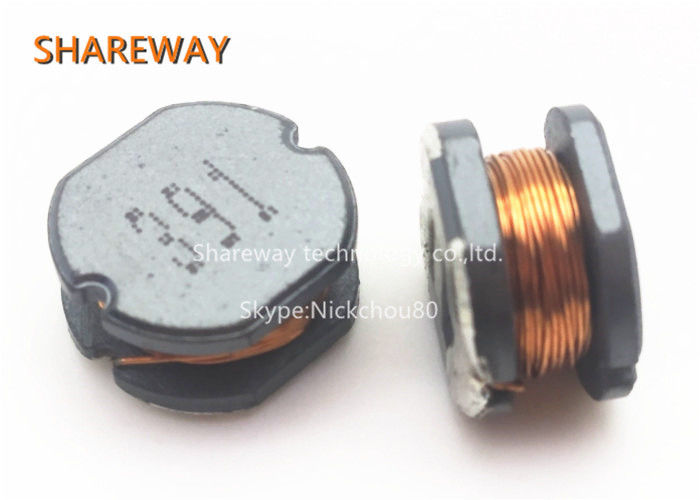

Indutor Unshielded fixo do poder da bobina de bloqueador do molde SC73-100
A conexão e a diferença entre a indutância e grânulos magnéticos
1. O indutor é um componente do armazenamento de energia, e os grânulos magnéticos são dispositivos da conversão de energia (consumo); [1]
2. os indutores são usados na maior parte em circuitos do filtro da fonte de alimentação, e os grânulos magnéticos são usados na maior parte em laços do sinal para contramedidas da compatibilidade electrónica;
3. os grânulos magnéticos estão usados principalmente para suprimir a interferência da radiação eletromagnética, quando os indutores forem usados a este respeito para se centrar sobre a supressão da interferência conduzida. Ambos podem ser usados para tratar os problemas da compatibilidade electrónica e do IEM; duas maneiras de IEM, a saber: a radiação e a condução, diferentes a aproximação usam métodos diferentes da supressão, o anterior usando grânulos magnéticos e a última indutância de utilização;
4, grânulos magnéticos são usados para absorver sinais ultra-altos da frequência, como alguns circuitos do RF, PLL, circuitos de oscilação, incluindo os circuitos de memória ultra-altos da frequência (DDRSDRAM, RAMBUS, etc.) precise de adicionar grânulos magnéticos na peça da entrada de poder, e a indutância é um tipo que o componente do armazenamento de energia é usado em um circuito de oscilação do LC, um circuito do filtro, etc. de baixa frequência, e sua escala de frequência da aplicação excede raramente 50 megahertz;
5, o indutor são usados geralmente para o controle da qualidade da harmonização e de sinal do circuito, a conexão geral e a conexão da fonte de alimentação. Os grânulos magnéticos são usados onde a terra análoga e a terra digital são combinadas. Os grânulos magnéticos são usados igualmente para linhas de sinal
Chareristics bonde:
Número da peça | Indutância (uH) |
Teste Frequência |
Resistência da C.C. (Ω MAX) |
Saturação Atual (a) |
Temperatura Atual (a) |
SC73-100 | 10 | 2.52MHZ | 80m | 1,44 | 2,40 |
SC73-120 | 12 | 2.52MHZ | 90m | 1,39 | 2,20 |
SC73-150 | 15 | 2.52MHZ | 100m | 1,24 | 2,00 |
SC73-180 | 18 | 2.52MHZ | 110m | 1,12 | 1,80 |
SC73-220 | 22 | 2.52MHZ | 130m | 1,07 | 1,65 |
SC73-270 | 27 | 2.52MHZ | 150m | 0,94 | 1,50 |
SC73-330 | 33 | 2.52MHZ | 170m | 0,85 | 1,40 |
SC73-390 | 39 | 2.52MHZ | 220m | 0,74 | 1,30 |
SC73-470 | 47 | 2.52MHZ | 250m | 0,68 | 1,22 |
SC73-560 | 56 | 2.52MHZ | 280m | 0,64 | 1,13 |
SC73-680 | 68 | 2.52MHZ | 330m | 0,59 | 1,05 |
SC73-820 | 82 | 2.52MHZ | 410m | 0,54 | 0,96 |
SC73-101 | 100 | 1KHZ | 480m | 0,51 | 0,88 |
SC73-121 | 120 | 1KHZ | 540m | 0,49 | 0,80 |
SC73-151 | 150 | 1KHZ | 750m | 0,40 | 0,72 |
SC73-181 | 180 | 1KHZ | 1,02 | 0,36 | 0,62 |
SC73-221 | 220 | 1KHZ | 1,20 | 0,31 | 0,54 |
SC73-271 | 270 | 1KHZ | 1,31 | 0,29 | 0,48 |
SC73-331 | 330 | 1KHZ | 1,50 | 0,28 | 0,44 |
