Detalhes do produto
Lugar de origem: Guangdong China
Marca: Shareway
Certificação: CE UL RoHS ISO9001:2008
Número do modelo: E2023FNL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 100/500/1000
Preço: Supportive
Detalhes da embalagem: Tubo
Tempo de entrega: Estoque ou 3 semanas
Termos de pagamento: TT, Paypal
Habilidade da fonte: 3000K.PCS/Month
Nome do produto: |
os ethernet altos de 5.08mm E2023FNL SMD escolhem o transformador magnético do Lan do porto |
alta: |
5.08mm |
Tipo: |
Transformador de SMD |
Tamanho: |
12.65*10.16*5.08mm |
Número da bobina: |
Autotransformador |
Fase: |
Único |
Nome do produto: |
os ethernet altos de 5.08mm E2023FNL SMD escolhem o transformador magnético do Lan do porto |
alta: |
5.08mm |
Tipo: |
Transformador de SMD |
Tamanho: |
12.65*10.16*5.08mm |
Número da bobina: |
Autotransformador |
Fase: |
Único |

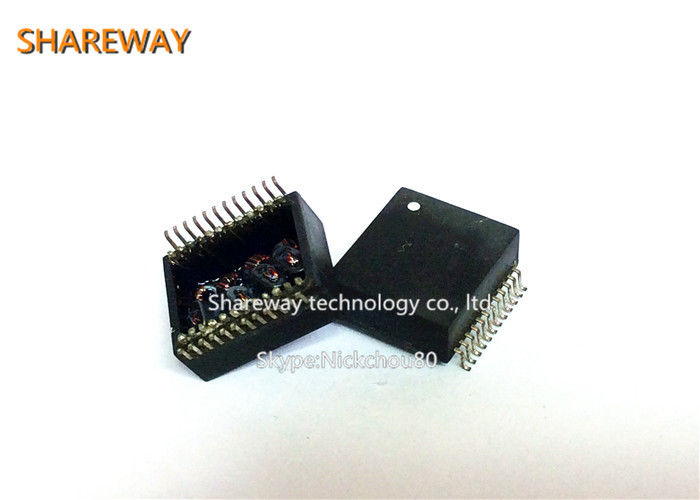

os ethernet altos de 5.08mm E2023FNL SMD escolhem o transformador magnético do Lan do porto
Descrição:
| PARÂMETRO | ESPECIFICAÇÕES | |
| TEMPERATURA DE FUNCIONAMENTO | 0℃-℃70 | |
| RELAÇÃO DAS VOLTAS |
(1-3): (16-15) =1CT: 1CT ±3% (6-8): (11-9) =1CT: 2.5CT ±3% |
|
| Polaridade | Pelo diagrama esquemático | |
| Indutância (OCL) |
MINUTO 1-3=200uH em 100 quilohertz, 20mVRMS MINUTO 6-8=35uH em 100 quilohertz, 20mVRMS |
|
| INDUTÂNCIA DO ESCAPAMENTO |
(1-2) =0.4 uH max COM o 14-16 SHORTED (6-7) =0.25UH MAX COM O 9-11 SHORTED (100KHz, 20mV) |
|
| Resistência da C.C. |
(1-2) = (2-3) = (6-7) = (7-8) =0.6 OHM MAX (10-11) = (9-10) = (15-16) = (14-15) =1.0 OHM MAX |
|
| CWW | 15 PF max em 100 quilohertz, 1VRMS | |
| Rejeção de modo comum | 1-30MHz | 40-100MHz |
| -50 DB megahertz | -40dB megahertz | |
| Entre o isolamento do canal | MINUTO DE 1500 VRMS @ 60 SEGUNDOS | |
os ethernet altos de 5.08mm E2023FNL SMD escolhem o transformador magnético do Lan do porto
Forma e dimensões:
