Detalhes do produto
Lugar de origem: Guangdong China
Marca: Shareway
Certificação: CE UL RoHS ISO9001:2008
Número do modelo: MSS1210-103ME_
Termos do pagamento & do transporte
Quantidade de ordem mínima: 100/500/1000
Preço: Supportive
Detalhes da embalagem: 300PCS/REEL
Tempo de entrega: Estoque ou 3 semanas
Termos de pagamento: TT, Paypal
Habilidade da fonte: 5000K.PCS/Month
Nome do produto: |
o × 12,3 uma pegada MSS1210-103ME_ de 12,3 milímetros protegeu indutores do poder |
Tamanho: |
12.0*12.0*10.0mm |
Escudo: |
Protegido |
Peso: |
5,1 – 6,2 g |
Indutância: |
μH 10 a 10 mH |
Material do núcleo: |
Ferrita |
Nome do produto: |
o × 12,3 uma pegada MSS1210-103ME_ de 12,3 milímetros protegeu indutores do poder |
Tamanho: |
12.0*12.0*10.0mm |
Escudo: |
Protegido |
Peso: |
5,1 – 6,2 g |
Indutância: |
μH 10 a 10 mH |
Material do núcleo: |
Ferrita |

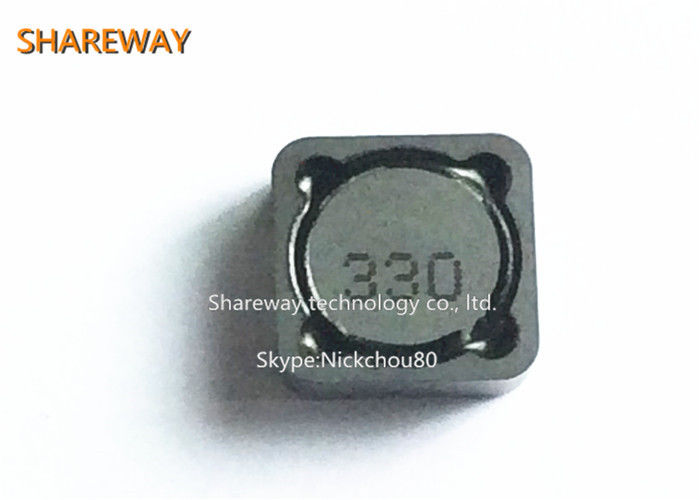

o × 12,3 uma pegada MSS1210-103ME_ de 12,3 milímetros protegeu indutores do poder
Descrição:
• × 12,3 uma pegada de 12,3 milímetros; indutores protegidos elevação de 10 milímetros
• 27 valores da indutância do μH 10 a 10 mH
• Baixo RCI e manipulação atual excelente
Ferrite do material do núcleo
O ambiente RoHS complacente, halogênio livra
Lata matte complacente de RoHS das terminações sobre o níquel sobre o bronze dos phos.
Outras terminações disponíveis a custo adicional.
Peso: 5,1 – 6,2 g
Temperatura ambiental – 40°C a +85°C com (elevação 40°C) corrente de Irms.
Temperatura máxima +125°C da parte (ambiental + elevação do temp). Derating.
Componente da temperatura de armazenamento: – 40°C a +125°C.
Empacotamento da fita e do carretel: – 40°C a +80°C
Resistência reflows máximos de solda do calor aos três 40 segundos em
+260°C, peças esfriou à temperatura ambiente entre ciclos
Nível (MSL) 1 da sensibilidade de umidade (vida ilimitada do assoalho <30>
na humidade relativa de 85%)
| Número da peça |
Indutância (μH) |
RCI (ohms) |
SRF tipo (Megahertz) |
Isat (a) | Irms (a) | ||||
| tipo | máximo |
10% gota |
20% gota |
30% gota |
20°C | 40°C | |||
| MSS1210-103ME_ | 10 ±20% | 0,014 | 0,016 | 15,0 | 9,6 | 11,5 | 12,5 | 4,70 | 6,50 |
| MSS1210-153ME_ | 15 ±20% | 0,019 | 0,022 | 12,0 | 8,3 | 9,9 | 10,7 | 4,20 | 5,70 |
| MSS1210-223ME_ | 22 ±20% | 0,026 | 0,030 | 9,5 | 6,8 | 8,1 | 8,8 | 3,20 | 4,40 |
| MSS1210-333ME_ | 33 ±20% | 0,033 | 0,039 | 7,5 | 5,4 | 6,4 | 6,9 | 2,90 | 3,80 |
| MSS1210-473ME_ | 47 ±20% | 0,048 | 0,056 | 6,0 | 4,5 | 5,4 | 5,8 | 2,20 | 3,00 |
| MSS1210-683ME_ | 68 ±20% | 0,068 | 0,080 | 4,5 | 3,8 | 4,5 | 4,9 | 2,10 | 2,80 |
| MSS1210-104KE_ | 100 ±10% | 0,106 | 0,125 | 3,6 | 3,1 | 3,7 | 4,0 | 1,80 | 2,40 |
| MSS1210-124KE_ | 120 ±10% | 0,115 | 0,135 | 3,3 | 2,9 | 3,4 | 3,7 | 1,70 | 2,30 |
| MSS1210-154KE_ | 150 ±10% | 0,157 | 0,185 | 2,9 | 2,6 | 3,1 | 3,4 | 1,26 | 1,75 |
| MSS1210-184KE_ | 180 ±10% | 0,173 | 0,203 | 2,8 | 2,3 | 2,8 | 3,0 | 1,20 | 1,70 |
| MSS1210-224KE_ | 220 ±10% | 0,191 | 0,225 | 2,7 | 2,1 | 2,5 | 2,8 | 1,10 | 1,50 |
| MSS1210-334KE_ | 330 ±10% | 0,289 | 0,340 | 1,8 | 1,7 | 2,1 | 2,2 | 0,85 | 1,20 |
| MSS1210-474KE_ | 470 ±10% | 0,434 | 0,510 | 1,6 | 1,4 | 1,7 | 1,8 | 0,70 | 0,98 |
| MSS1210-684KE_ | 680 ±10% | 0,536 | 0,630 | 1,4 | 1,2 | 1,4 | 1,6 | 0,69 | 0,91 |
| MSS1210-105KE_ | 1000 ±10% | 0,816 | 0,960 | 1,1 | 0,98 | 1,2 | 1,3 | 0,60 | 0,83 |
| MSS1210-125KE_ | 1200 ±10% | 1,07 | 1,26 | 1,0 | 0,91 | 1,1 | 1,2 | 0,49 | 0,67 |
| MSS1210-155KE_ | 1500 ±10% | 1,23 | 1,45 | 0,85 | 0,81 | 0,96 | 1,0 | 0,46 | 0,65 |
| MSS1210-185KE_ | 1800 ±10% | 1,39 | 1,63 | 0,85 | 0,73 | 0,87 | 0,95 | 0,45 | 0,63 |
| MSS1210-225KE_ | 2200 ±10% | 1,82 | 2,14 | 0,70 | 0,66 | 0,79 | 0,86 | 0,38 | 0,52 |
| MSS1210-275KE_ | 2700 ±10% | 2,02 | 2,38 | 0,65 | 0,59 | 0,71 | 0,77 | 0,36 | 0,50 |
| MSS1210-335KE_ | 3300 ±10% | 2,69 | 3,17 | 0,56 | 0,54 | 0,64 | 0,70 | 0,31 | 0,43 |
| MSS1210-395KE_ | 3900 ±10% | 2,98 | 3,50 | 0,54 | 0,50 | 0,60 | 0,64 | 0,30 | 0,41 |
| MSS1210-475KE_ | 4700 ±10% | 3,34 | 3,93 | 0,45 | 0,45 | 0,54 | 0,58 | 0,28 | 0,39 |
| MSS1210-565KE_ | 5600 ±10% | 3,71 | 4,37 | 0,45 | 0,41 | 0,49 | 0,54 | 0,27 | 0,38 |
| MSS1210-685KE_ | 6800 ±10% | 4,97 | 5,85 | 0,40 | 0,38 | 0,45 | 0,49 | 0,22 | 0,31 |
| MSS1210-825KE_ | 8200 ±10% | 5,51 | 6,48 | 0,38 | 0,35 | 0,41 | 0,45 | 0,21 | 0,28 |
| MSS1210-106KE_ | 10000 ±10% | 7,39 | 8,69 | 0,31 | 0,31 | 0,37 | 0,40 | 0,18 | 0,24 |
× 12,3 indutores protegidos MSS1210-103ME_ do poder de uma pegada de 12,3 milímetros
Forma e dimensões:
