Detalhes do produto
Lugar de origem: Guangdong China
Marca: Shareway
Certificação: CE UL RoHS ISO9001:2008
Número do modelo: B0863-BL_
Termos do pagamento & do transporte
Quantidade de ordem mínima: 100/500/1000
Preço: Supportive
Detalhes da embalagem: 175pcs/Reel
Tempo de entrega: Estoque ou 3 semanas
Termos de pagamento: TT, Paypal
Habilidade da fonte: 3000K.PCS/Month
Nome do produto: |
O transformador do Flyback de B0863-BL_ SMPS projetou para a topologia dianteira |
Uso: |
topologia dianteira |
Tipo: |
Tipo de SMD |
Peso: |
5,6 g |
Tamanho: |
17.2mm*21.97mm*8.64mm |
Material do núcleo: |
Ferrita |
Nome do produto: |
O transformador do Flyback de B0863-BL_ SMPS projetou para a topologia dianteira |
Uso: |
topologia dianteira |
Tipo: |
Tipo de SMD |
Peso: |
5,6 g |
Tamanho: |
17.2mm*21.97mm*8.64mm |
Material do núcleo: |
Ferrita |
O transformador do Flyback de B0863-BL_ SMPS projetou para a topologia dianteira
Característica:
• Transformador do ponto de entrada para o controlador do ponto de entrada Interf ace/PWM da máxima MAX5941B
• Projetado para a topologia dianteira
• Opera-se em 275 quilohertz, em um ciclo de dever de 50%
Ferrite do material do núcleo
Lata-prata de RoHS das terminações sobre a lata sobre o níquel sobre o bronze dos phos.
Outras terminações disponíveis a custo adicional.
Peso 5,6 g
Temperatura ambiental – 40°C a +85°C
Componente da temperatura de armazenamento: – 40°C a +85°C.
Empacotamento da fita e do carretel: – 40°C a +80°C
Resistência reflows máximos de solda do calor aos três 40 segundos em
+260°C, peças esfriou à temperatura ambiente entre ciclos
Nível (MSL) 1 da sensibilidade de umidade (vida ilimitada do assoalho <30>
na humidade relativa de 85%)
|
Parte número |
Indutância minuto (μH) |
RCI máximo (Ohms) |
Escapamento indutância máximo (μH) |
Entrada tensão escala (v) |
Gerencie a relação | Isolamento | Saída |
| B0863-BL_ | 165 |
0,061 (pri) 1,10 (restauração) 1,29 (diagonal) 0,020 (movimentação) 0,008 (segundo) |
0,75 | 28 – 60 |
pri: segundo 1: 0,29 pri: restauração 1: 1 pri: movimentação 1: 0,24 pri: polarização 1: 1,3 |
Vrms 1500 | 3,3 V, 4 A |
Transformador do Flyback de B0863-BL_ SMPS projetado para a topologia dianteira
Forma e dimensões:

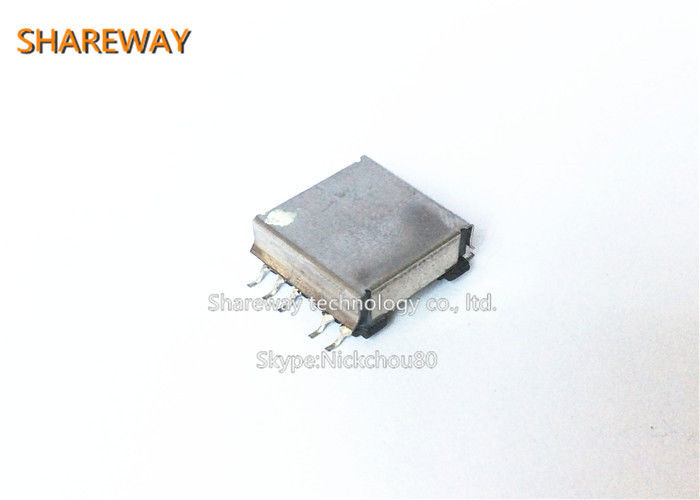

Imagem do produto:
