Detalhes do produto
Lugar de origem: Guangdong China
Marca: Shareway
Certificação: CE UL RoHS ISO9001:2008
Número do modelo: E2454NL
Termos do pagamento & do transporte
Quantidade de ordem mínima: 100/500/1000
Preço: Supportive
Detalhes da embalagem: Tubo
Tempo de entrega: Estoque ou 3 semanas
Termos de pagamento: TT, Paypal
Habilidade da fonte: 3000K.PCS/Month
Nome do produto: |
Dos ethernet toroidal do núcleo de E2454NL SMD/SMT transformadores magnéticos |
Materiais: |
Ferrit/Ferrite/Cu-Ni-Sn |
Aplicação: |
Filtro de EMI/EMC |
Tipo: |
transformador |
Tamanho: |
12.7*9.65*5.99mm |
pino: |
16 |
Nome do produto: |
Dos ethernet toroidal do núcleo de E2454NL SMD/SMT transformadores magnéticos |
Materiais: |
Ferrit/Ferrite/Cu-Ni-Sn |
Aplicação: |
Filtro de EMI/EMC |
Tipo: |
transformador |
Tamanho: |
12.7*9.65*5.99mm |
pino: |
16 |

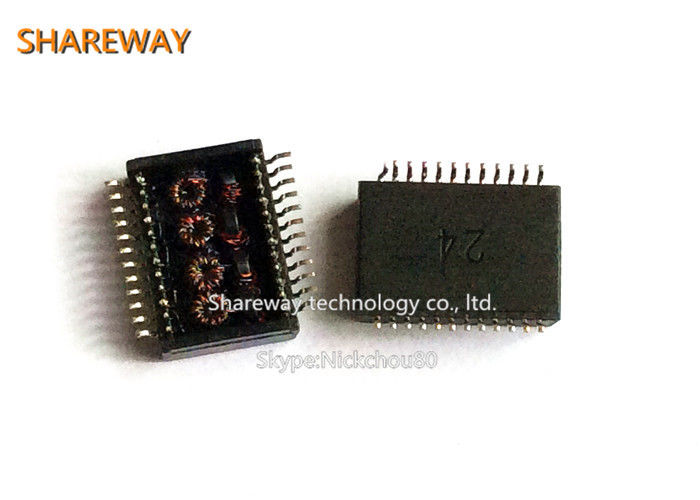

Dos ethernet toroidal do núcleo de E2454NL SMD/SMT transformadores magnéticos
Descrição:
CARACTERÍSTICAS ELÉTRICAS EM +25℃ A MENOS QUE OUTRO ESPECIFICAR
PARÂMETRO | ESPECIFICAÇÕES |
RELAÇÃO DAS VOLTAS |
1CT: 2CT, 1CT: 1CT ±2% |
Indutância (LP) (Lado dos meios, 0℃ - ℃ 70) |
uH MINUTO 200 (em 1MHz 0.1VRMS) |
INDUTÂNCIA DO ESCAPAMENTO |
.30 uH max (em 1MHz 0.1VRMS) |
Resistência da C.C. 1/2 que enrolam |
0,50 ohms máximo |
Capacidade do acoplamento | 12,0 PF max (em 1MHz 0.1VRMS) |
Entrada/saída isolamento |
MINUTO DE 1500 VRMS @ 60 SEGUNDOS |
Dos ethernet toroidal do núcleo de E2454NL SMD/SMT transformadores magnéticos
Forma e dimensões:
