Detalhes do produto
Lugar de origem: Guangdong China
Marca: Shareway
Certificação: CE UL RoHS ISO9001:2008
Número do modelo: HP5-1200L_/HPH5-1200L_
Termos do pagamento & do transporte
Quantidade de ordem mínima: 100/500/1000
Preço: Supportive
Detalhes da embalagem: 175pcs/Reel
Tempo de entrega: Estoque ou 3 semanas
Termos de pagamento: TT, Paypal
Habilidade da fonte: 3000K.PCS/Month
Nome do produto: |
Transformador do Flyback de HP5-1200L_/HPH5-1200L_ 29.15*20.57*10.8mm |
Tipo: |
transformador |
Tamanho: |
29.15*20.57*10.8mm |
Matéria: |
com uma tampa do metal |
cor: |
prateado |
Amostra: |
Amostras grátis disponíveis |
Nome do produto: |
Transformador do Flyback de HP5-1200L_/HPH5-1200L_ 29.15*20.57*10.8mm |
Tipo: |
transformador |
Tamanho: |
29.15*20.57*10.8mm |
Matéria: |
com uma tampa do metal |
cor: |
prateado |
Amostra: |
Amostras grátis disponíveis |

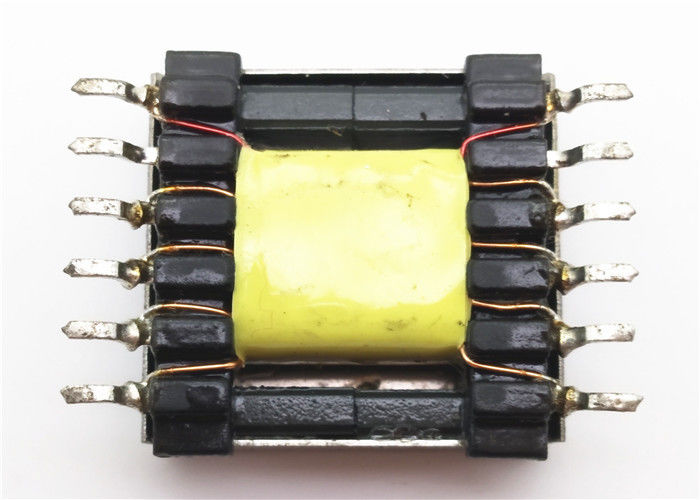

Transformador do Flyback de HP5-1200L_/HPH5-1200L_ 29.15*20.57*10.8mm
Descrição:
1. Corrente da C.C. em que a indutância deixa cair o tipo de 30%
de seu valor sem corrente, com base na corrente
aplicado a todos os seis enrolamentos conectados em série. Para
aplicações onde todos os enrolamentos não são conectados
em série, use a seguinte equação para calcular
Isat:
Número do ÷ do × 6 de Isat = de Isattable de enrolamentos em série.
2. corrente que causa uma elevação 40°C de 25°C ambiental
devido ao aquecimento do auto, testado com corrente contínua
corra através de todos os enrolamentos conectados em série.
A elevação da temperatura de aplicação dependerá do funcionamento
corrente, ciclo de dever, e conexão do enrolamento.
De 3. partes é projetado exclusivamente para o uso como um dianteiro
o transformador do conversor e não foi testado para a energia
corrente do armazenamento e de saturação.
|
Parte número |
Indutância (μH) |
RCI máximo (Ohms) |
Volt-tempo produto (V-μsec) |
Energia máxima armazenamento (μJ) |
Isat (a) |
Irms (a) |
| HP5-1200L_ | 76,8 ±25% | 0,045 | 62,8 | Nota 8 | Nota 8 | 2,25 |
| HP5-0155L_ | 9,9 ±20% | 0,045 | 62,8 | 281 | 1,50 | 2,25 |
| HP5-0083L_ | 5,3 ±15% | 0,045 | 62,8 | 562 | 2,90 | 2,25 |
| HP5-0067L_ | 4,3 ±10% | 0,045 | 62,8 | 626 | 3,40 | 2,25 |
| HP5-0053L_ | 3,4 ±5% | 0,045 | 62,8 | 946 | 4,70 | 2,25 |
| HPH5-1200L_ | 173 ±25% | 0,070 | 94,2 | Nota 8 | Nota 8 | 1,95 |
| HPH5-0155L_ | 22,3 ±20% | 0,070 | 94,2 | 248 | 0,940 | 1,95 |
| HPH5-0083L_ | 12,0 ±15% | 0,070 | 94,2 | 546 | 1,90 | 1,95 |
| HPH5-0067L_ | 9,65 ±10% | 0,070 | 94,2 | 700 | 2,40 | 1,95 |
| HPH5-0053L_ | 7,63 ±5% | 0,070 | 94,2 | 809 | 2,90 | 1,95 |
Transformador do Flyback de HP5-1200L_/HPH5-1200L_ 29.15*20.57*10.8mm
Forma e dimensões:
