Detalhes do produto
Lugar de origem: Guangdong China
Marca: Shareway
Certificação: CE UL RoHS ISO9001:2008
Número do modelo: C1173-AL_
Termos do pagamento & do transporte
Quantidade de ordem mínima: 100/500/1000
Preço: Supportive
Detalhes da embalagem: 175pcs/Reel
Tempo de entrega: Estoque ou 3 semanas
Termos de pagamento: TT, Paypal
Habilidade da fonte: 3000K.PCS/Month
Nome do produto: |
O transformador C1173-AL_ do Flyback para o ponto de entrada pôs o controlador de dispositivo |
Saída da movimentação: |
5,6 V, 10 miliampères |
Saída: |
3,3 V, 3 A |
Cor: |
Silvery&Black |
Peso: |
5,0 – 5,3 g |
Temperatura ambiental: |
– 40°C a +125°C |
Nome do produto: |
O transformador C1173-AL_ do Flyback para o ponto de entrada pôs o controlador de dispositivo |
Saída da movimentação: |
5,6 V, 10 miliampères |
Saída: |
3,3 V, 3 A |
Cor: |
Silvery&Black |
Peso: |
5,0 – 5,3 g |
Temperatura ambiental: |
– 40°C a +125°C |
Transformador C1173-AL_ do Flyback para o controlador de dispositivo posto de T.I. TPS23750 Ponto de entrada
Descrição:
• Este o transformador é desenvolvido para o projeto da referência de Texas Instruments PMP929. Apropriado para o chipset TPS23750.
• Opera até 500 quilohertz com entrada de 18 – 72 V
• 1500 Vrms, um isolamento do minuto preliminar e diagonal a secundário
Material do núcleo: Ferrite
Peso 5,0 – 5,3 g
Temperatura ambiental – 40°C a +125°C
Componente da temperatura de armazenamento: – 40°C a +125°C.
Empacotamento da fita e do carretel: – 40°C a +80°C
| Número da peça | Comerciante Part Number | Indutância @ 0 ± 10% de A (uH) | L no minuto de Ipk (uH) | RCI do Pri máximo (ohms) | RCI do segundo máximo (ohms) | RCI da movimentação máximo (ohms) | RCI de Bais máximo (ohms) | LK máximo (uH) | Pri: O segundo gerencie a relação | Pri: A movimentação gerencie a relação | Pri: Relação diagonal das voltas | Ipk (a) | Saída | Saída da movimentação | |
| SA1173 | C1173-AL | 166,5 | 150 | 0,77 | 0,02 | 0,523 | 1,12 | 2,50 | 6.5:1 | 3.7:1 | 2.0:1 | 1,2 | 3.3V, 3A | 5.6V 10mA | |
| SA1174 | C1174-AL | 150,0 | 135,0 | 0,515 | 0,023 | 0,570 | 0,88 | 2,00 | 5.0:1 | 3.2:1 | 2.25:1 | 1,2 | 5.0V, 2A | 7.5V, 10mA | |
| SA3562 | GA3562-BL | 166,5 | 150,0 | 0,740 | 0,100 | 0,456 | 1,15 | 2,05 | 2.0:1 | 4.0:1 | 2.0:1 | 1,2 | 12V, 0.83A | 6.0V, 10mA |
1. A indutância é para o preliminar, medido em 100 quilohertz, 0,1 Vrms.
2. corrente preliminar máxima no mínimo tensão de entrada tirada.
3. o RCI para secundário é com os enrolamentos conectados paralelamente.
4. a indutância do escapamento para o preliminar é com o secundário e os enrolamentos de movimentação shorted; escapamento
a indutância para o enrolamento de movimentação é com os enrolamentos secundários shorted.
6. a relação das voltas é com ambos os enrolamentos secundários conectados paralelamente.
7. a saída do secundário é com os enrolamentos conectados paralelamente. A saída de enrolamento diagonal é 10 V, 20 miliampères.
Transformador C1173-AL_ do Flyback para o controlador de dispositivo posto de T.I. TPS23750PoE
Forma e dimensões:

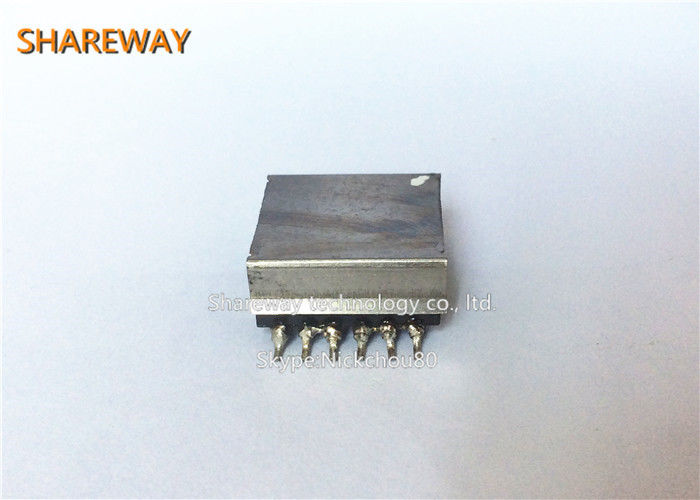

Imagem do produto:
COMO PEDIR
1. Envie-me por favor sua folha de dados ou número da peça que você precisa.
2. Nós ofereceremos a cotação da substituição para sua referência
3. 2~5 amostras grátis dos PCes estão disponíveis para sua aprovação.
4. Depois que os testes de amostra, nós pisarão na ordem maciça.
5. A fatura do formulário enviará para sua confirmação
6. Depois que os bens são terminados, nós enviamos-lhe os bens e recomendamo-los o número de referência.
7. Nós seguiremos seus bens até que você os receba.
Observações:
1. as ordens da amostra estão disponíveis.
2. o preço é negociável para ordens de grande quantidade.
3. as ordens personalizadas (ordens de OEM/ODM) estão disponíveis.
4. contacte-nos para a lista disponível dos sabores.
Certificações internacionais:
1. ISO9001: 2008
2. UL
3. alcance
4. RoHs
