Casa ProdutosBloqueador comum da modalidade

TGMR-501V6IF 5kV reforçou o transformador Toroidal do isolamento, modificação SMD GullWing do ISO do transformador do pulso para MAX13256 HBridge

Eu tive o apoio excelente de Nick Chou em Shareway. Nós compramos algumas partes dele e entregou os produtos no tempo e sem incidentes.

—— Phil Hale -- CEO de PSwitches

Eu trabalhei com Nick Chou em Shareway por mais de 5 anos. A coisa a mais impressionante é você pode sempre obter a resposta rápida dele.

—— David Rosero -- CEO do centro de serviço de Isolution

Olá!, Eu sou mais do que feliz confirmar sua qualidade é grande e seu punho total do negócio é entalhe superior. Você foi-nos sempre uma empresa excelente e muito obsequiosa. Se você me precisa de lhes falar diretamente que eu sou mais do que feliz fazer assim.

—— Paul Harris-- CEO de AuroraMultimedia

Estou Chat Online Agora

TGMR-501V6IF 5kV reforçou o transformador Toroidal do isolamento, modificação SMD GullWing do ISO do transformador do pulso para MAX13256 HBridge

TGMR-501V6LF 5kV Reinforced Isolation Toroidal Transformer, Pulse Transformer ISO MOD SMD GullWing For MAX13256 HBridge
TGMR-501V6LF 5kV Reinforced Isolation Toroidal Transformer, Pulse Transformer ISO MOD SMD GullWing For MAX13256 HBridge

Imagem Grande :  TGMR-501V6IF 5kV reforçou o transformador Toroidal do isolamento, modificação SMD GullWing do ISO do transformador do pulso para MAX13256 HBridge

Detalhes do produto:

Lugar de origem: Guangdong, shenzhen
Marca: Shareway
Certificação: RoHS,ISO9001-2001
Número do modelo: TGMR-501V6IF, TGMR-511V6IF, TGMR-502V6IF, TGMR-512V6IF

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 500/1000
Preço: 0.4382US$~0.9543US$
Detalhes da embalagem: Carretel/bandeja
Tempo de entrega: Conservado em estoque ou 3 semanas
Termos de pagamento: TT, Paypal, união ocidental
Habilidade da fonte: 100k PCes/mês
Descrição de produto detalhada
Nome do produto: Transformador toroidal de isolamento reforçado de 4kV para circuitos conversores push-pull DC/DC Número de linhas: 2
Indutância: 3mH @ 100kHz Avaliação atual: 300mA, 1000mA
Temperatura de funcionamento: -40°C ~ +85°C Montando o tipo: Montagem de superfície
Isolamento: 5000 Vrms E constante: minuto 60V-us
Realçar:

5kV reforçou o transformador Toroidal do isolamento

,

Modificação SMD GullWing do ISO do transformador do pulso

TGMR-501V6IF 5kV reforçou o transformador Toroidal do isolamento para circuitos push pull do conversor de DC/DC, opcional 300mA e 1000mA atual.




Características do transformador Toroidal do isolamento de 5kV ReinfTGMR-501V6IF Reinorced, modificação SMD GullWing do ISO do transformador do pulso para MAX13256 HBridge

  • 10,03 milímetros de altura, apropriada para a máquina montam
  • Projetado para circuitos push pull isolados de DC/DC
  • corrente de saída 300mA e 1000mA disponível
  • Tensão 5000 Vrms do isolamento
  • Transformador reforçado eficaz na redução de custos
  • Afastamento do mínimo 4mm/distância de dispersão para tensões de funcionamento 300VAC
  • Dimensão:  12.07mm (L)*9.45mm (W)*10.03mm (H)



Aplicações típicas

  • Medidores de poder
  • PLC 24 isolamentos da fonte do volt
  • Equipamento médico e relações isoladas de Fieldbus
  • Para o motorista da H-ponte do MAX13256 da máxima

Detalhes do produto:


Número da peça Comerciante Part Number Gerencie o PRI das relações: Segundo Ohm do RCI do PRI máximo Ohm do RCI do segundo máximo Carga da saídaDiagramas 1 ou 2
SG6501NL TGMR-501V6IF 1:1 1,2 1,2 300 miliampères máximo 1
SG6502NL TGMR-502V6IF 4:1 0,7 0,25 1,0 1
SG6511NL TGMR-511V6IF 1:1CT 1,2 1,2 0,3 2
SG6512NL TGMR-512V6IF 4:1CT 1,2 0,25 1,0 2

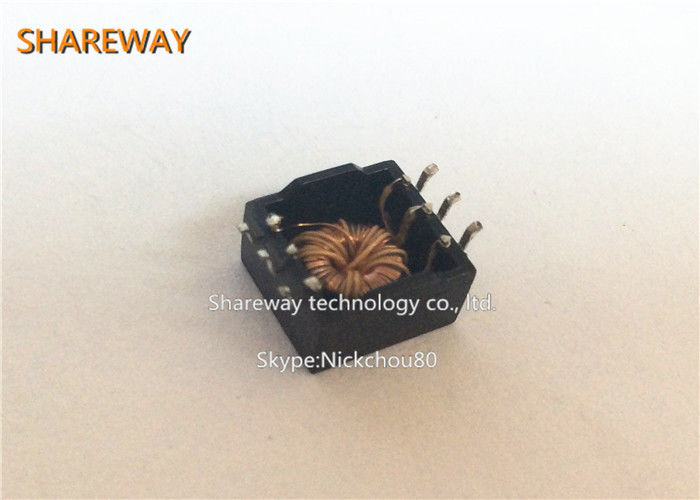

Foto real do produto:

TGMR-501V6IF 5kV reforçou o transformador Toroidal do isolamento, modificação SMD GullWing do ISO do transformador do pulso para MAX13256 HBridge 0


TGMR-501V6IF 5kV reforçou o transformador Toroidal do isolamento, modificação SMD GullWing do ISO do transformador do pulso para MAX13256 HBridge 1


Dimensões mecânicas:

TGMR-501V6IF 5kV reforçou o transformador Toroidal do isolamento, modificação SMD GullWing do ISO do transformador do pulso para MAX13256 HBridge 2

Diagramas esquemáticos:

1.
TGMR-501V6IF 5kV reforçou o transformador Toroidal do isolamento, modificação SMD GullWing do ISO do transformador do pulso para MAX13256 HBridge 3

2.
TGMR-501V6IF 5kV reforçou o transformador Toroidal do isolamento, modificação SMD GullWing do ISO do transformador do pulso para MAX13256 HBridge 4



Produtos relacionados:



Transformador do isolamento:
https://www.smpsflybacktransformer.com/sale-13941765-epc3117s-1-lf-push-pull-low-power-transformer-designed-for-use-with-maxim-845-ic.html

Transformador do amplificador audio de fase monofásica:
https://www.smpsflybacktransformer.com/sale-10176547-single-phase-audio-amplifier-transformer-ce-rohs-approved.html

Transformador Wideband do RF:
https://www.smpsflybacktransformer.com/sale-10566011-pwb-1-al-300v-1-4watt-smps-flyback-transformer-surface-mount-wideband-rf-transformers.html

O transformador push pull usado com Texas Instruments TIDA-00951 REV E2
https://www.smpsflybacktransformer.com/quality-11176814-st3439nl-is-a-pin-to-pin-alternative-to-750343341-mid-ppti-push-pull-transformer-process-control-for




Porque nós?
Trabalhando com os clientes SUPERIORES mundiais do tipo que incluem Honeywell, Jabil, redes NorthBound, com prazo de execução rápido e de alta qualidade,
nós fazemos sempre nossos clientes felizes, você poderíamos ser seguinte:).

  • Honeywell


Shareway é o fornecedor preferido de Honeywell.
Shareway ST0531NL é usado no alarme Honeywell da segurança.
Jabil é o OEM para este projeto.

  • Redes NorthBound


Shareway é o fornecedor preferido de redes NorthBound.
Shareway SRJ2113ABNL é usado em redes NorthBound do interruptor de FX OpenFlow do ZODÍACO.
As redes NorthBound são o OEM para este projeto.
Micro-ondas NS10145 4.45A 5.6uh Chip Power Inductor NS101455R6NNA 0



Mostra da ordem:

Micro-ondas NS10145 4.45A 5.6uh Chip Power Inductor NS101455R6NNA 5

Mostra da aplicação:


Micro-ondas NS10145 4.45A 5.6uh Chip Power Inductor NS101455R6NNA 6

FAQ:

Q: Posso eu ter amostras para a qualidade de teste?

: Sim, você pode comprar algumas amostras de alguns de nossos produtos para a qualidade e o mercado de teste



Q: Que é o prazo de entrega se nós colocamos uma ordem?

: depende das quantidades da ordem. Geralmente, nós pudermos entregar bens dentro de 3-5 dias de trabalho para ordens pequenas, para umas quantidades mais grandes, deixamos-nos confirmar quando você ordem oficial do lugar.



Q: Você aceita OEM/ODM?

: Nós apoiamos o serviço de OEM/ODM, nós transformamos sua ideia na realidade.



Q: Posso eu ter meu próprio logotipo nos produtos?
Sim, você pode pôr seu logotipo sobre os produtos com a quantidade exigida da ordem. Por favor apenas para enviar-nos a informação sobre seu logotipo.


Q: Fazem seus produtos cumprem exigências de CE/ROHS?
Sim, os bens com certificação de CE/ROHS são aprovados para certificar-se de alta qualidade.


Como um fabricante, nós podemos assegurar o prazo de entrega de acordo com o contrato formal.
Os departamentos eficazes comprar e de produção para permitir-nos de entregar os bens no tempo e em nós podem proporcionar o serviço de surpresa após a venda. O que nós fornecemos são os produtos de nível elevado com serviço de alta qualidade. Deixe-nos falar mais em detalhe para fazê-lo acontecer.
